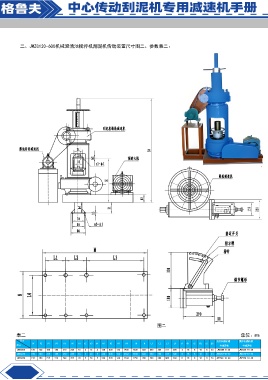

二、JWZG120-600機械澄清池?cái)嚢铏C(jī)刮泥機傳動裝置尺寸圖二、參數表二：
圖二
表二 單位：mm
尺寸 刮泥機蝸輪蝸 攪拌機蝸輪蝸
D1 D2 D3 D4 D5 D6 h1 h2 h3 h4 H1 H2 H3 H4 M N L1 L2 L3 L4 n1 ?1 n2 ?2 n2 ?3
型號 桿減速機 桿減速機
JWZG200 120 145 180 185 210 245 16 4 16 4 168 838 132 1930 1400 660 300 300 611 600 4 18 8 18 8 24 JWZ200-8-40 JWZ240-10-40
JWZG240 155 180 215 185 210 245 16 4 20 5 268 838 132 2162 1400 660 300 300 611 600 8 18 8 18 8 24 JWZ240-10-40 JWZ240-10-40
JWZG350 155 180 215 210 240 285 20 5 20 5 240 920 160 2244 1750 700 300 300 805 630 8 18 8 18 8 24 JWZ240-10-40 JWZ350-10-40
