聯 軸 器

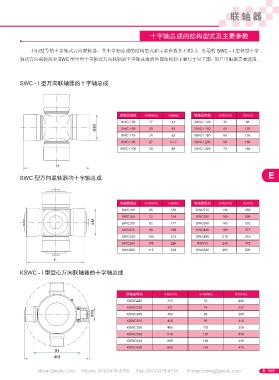

十字軸總成的結構型式及主要參數
不同型號的十字軸式萬向聯軸器，其十字軸總成的結構型式和主要參數各不相同，常用的 SWC - I 型輕型十字
軸式萬向聯軸器和 SWC 型中型十字軸式萬向聯軸器十字軸總成的外部結構和主要尺寸見下圖。用戶可根據需要選用。
SWC - I 型萬向聯軸器的十字軸總成
聯軸器規格 φM(mm) H(mm) 聯軸器規格 φM(mm) H(mm)
SWC-I 58 17 44 SWC-I 120 35 98
SWC-I 60 20 55 SWC-I 150 45 126
SWC-I 75 24 62 SWC-I 180 50 135
SWC-I 90 27 81.7 SWC-I 200 59 168
SWC-I 100 30 88 SWC-I 225 72 180
E
SWC 型萬向聯軸器的十字軸總成
聯軸器規格 φM(mm) H(mm) 聯軸器規格 φM(mm) H(mm)
SWC160 65 136 SWC315 130 269
SWC180 72 154 SWC350 145 299
SWC200 82 171 SWC390 165 333
SWC225 90 192 SWC440 185 377
SWC250 100 214 SWC490 210 419
SWC265 108 226 SW550 240 472
SWC285 115 243 SWC620 265 526
KSWC - I 型空心萬向聯軸器的十字軸總成
聯軸器規格 φB(mm) φM(mm) B1(mm)
KSWC225 315 74 225
KSWC250 327 74 237
KSWC285 390 83 286
KSWC315 436 95 318
KSWC350 480 110 350
KSWC390 519 120 376
KSWC440 600 130 436
KSWC490 650 154 475
