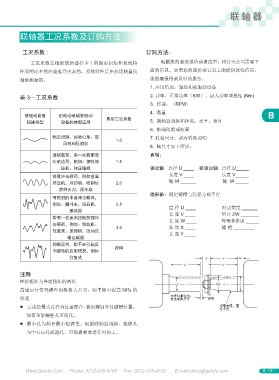

聯 軸 器
聯軸器工況系數及訂購方法
工況系數 : 訂購方法：
工況系數是根據聯軸器樣本上的額定扭矩和系統特 根據您的要求報價或者選型， 娫 哸需要下
性間的比率的經驗推導出來的，系統特性是由扭矩測量儀 面的信息。如果您的詢價或訂單上能提供這些信息，
精確測量的。 就能確保得到及時的服務。
1. 應用情況：驅動和被驅動設備
表 3—工況系數 2. 功率：正常功率（KW）、最大功率或扭矩 (Nm)
3. 轉速：（RPM）
4. 數量
被驅動設備 由電動或蝸輪驅動 B
典型工況系數
扭矩類型 設備的典型應用 5. 聯軸器規格和種類。水平，垂直
6. 軸端間隙或距離
恒定扭矩，如離心泵、鼓 7. 孔徑尺寸，或有特殊說明
1.0
風機和壓縮機
8. 軸尺寸如下所示：
連續載荷，有一些扭矩變 直軸：
化的應用，例如：塑料擠 1.5
壓機、和壓縮機 驅動軸 直徑 U ____ 被驅動軸 直徑 U_____
長度 V ____ 長度 V_____
輕度沖擊載荷，例如金屬
擠壓機，冷卻塔、收割甘 2.0 鍵 槽 ______ 鍵 槽 _____
蔗的長刀、原木漿
錐形軸：假定鍵槽與孔徑方向平行
可預見的中度沖擊載荷，
例如：翻斗車、碎石機、 2.5
直 徑 U ____ 對邊寬度 ______
振動篩
長 度 V ____ 墊片 ZW _______
帶有一些反向扭矩的強沖 長 度 W ____ 每毫米錐度 _____
擊載荷，例如：粗軋機、
3.0 長 度 X ____ 鍵 槽 ________
往復泵、壓縮機、回動式 長 度 Y ____
輸出輥道
頻繁反向，但不必引起反
咨詢
向旋轉的應用情況，例如
往復式
注釋
峰值扭矩為普通扭矩的兩倍
高速運行情況請咨詢 娫 哸。動平衡可提高 50% 的
轉速
● 完成的最大孔徑為過盈配合，緊定螺釘穿過鍵槽位置。
如有頂緊螺栓孔可簡化。
● 最小孔為軸套最小粗鏜空。根據聯軸器規格，粗鏜孔
為中心盲孔或通孔，可根據要求進行再加工。
