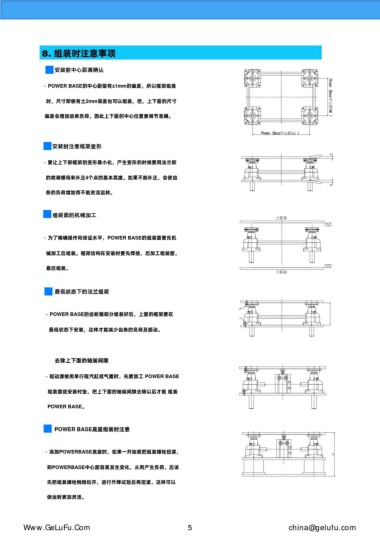

8. 組裝時注意事項

■ ■
安裝前中心距離確認

- POWER BASE的中心距留有±1mm的偏差，所以框架組裝

時，尺寸即使有土2mm誤差也可以組裝，但，上下面的尺寸 Power Base中心距W±1

偏差會增加齒條負荷，因此上下面的中心位置要調節準確。

Power Base中心距L±1
■
安裝時注意框架變形

- 要讓上下部框架的變形最小化，產生變形的時候要用法蘭部

的微調螺母來補正4個點的基本高度。如果不能補正，會使齒

條的負荷增加而不能靈活運轉。

■
組裝面的機械加工 上框架

- 為了精確操作和保證水平，POWER BASE的組裝面要先機

械加工后組裝。框架結構在安裝時要先焊接，后加工組裝面，
最后組裝。
下框架

■
最低狀態下的法蘭組裝

- POWER BASE的齒輪箱部分組裝好后，上面的框架要在

最低狀態下安裝，這樣才能減少齒條的負荷及振動。

去除上下面的軸端間隙

- 驅動源使用單行程汽缸或氣囊時，先要加工 POWER BASE

組裝面或安裝襯墊，把上下面的軸端間隙去除以后才能 組裝

POWER BASE。

■
POWER BASE底座組裝時注意

- 添加POWERBASE底座時，如果一開始就把組裝螺栓扭緊，

則POWERBASE中心距容易發生變化，從而產生負荷，應該

先把組裝螺栓稍微松開，進行升降試驗后再扭緊，這樣可以

使運轉更加靈活。
