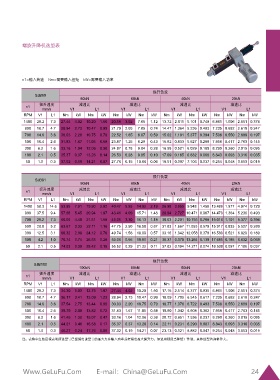

Page 27 - 方型絲桿升降機手冊
P. 27
螺旋升降機選型表
n1=輸入轉速 Nm=需要輸入扭矩 kW=需要輸入功率
提升負載
SJB80
80kN 60kN 40kN 20kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 27.44 4.02 10.20 1.50 20.58 3.02 7.65 1.12 13.72 2.011 5.101 0.748 6.861 1.006 2.551 0.374
900 18.7 4.7 28.94 2.73 10.47 0.99 21.70 2.05 7.85 0.74 14.47 1.364 5.236 0.493 7.235 0.682 2.618 0.247
700 14.6 3.6 30.03 2.20 10.75 0.79 22.52 1.65 8.07 0.59 15.02 1.101 5.377 0.394 7.508 0.550 2.689 0.197
500 10.4 2.6 31.83 1.67 11.05 0.58 23.87 1.25 8.29 0.43 15.92 0.833 5.527 0.289 7.958 0.417 2.763 0.145
300 6.2 1.6 33.16 1.04 12.06 0.38 24.87 0.78 9.04 0.28 16.58 0.521 6.029 0.189 8.290 0.260 3.015 0.095
100 2.1 0.5 35.37 0.37 13.26 0.14 26.53 0.28 9.95 0.10 17.69 0.185 6.632 0.069 8.843 0.093 3.316 0.035
50 1.0 0.3 37.02 0.19 14.21 0.07 27.76 0.15 10.66 0.06 18.51 0.097 7.106 0.037 9.254 0.048 3.553 0.019
提升負載
SJB81
80kN 60kN 40kN 20kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 58.3 14.6 53.95 7.91 19.90 2.92 40.47 5.93 14.92 2.19 26.98 3.955 9.948 1.458 13.489 1.977 4.974 0.729
900 37.5 9.4 57.88 5.45 20.94 1.97 43.41 4.09 15.71 1.48 28.94 2.727 10.471 0.987 14.470 1.364 5.236 0.493
700 29.2 7.3 60.06 4.40 21.51 1.58 45.05 3.30 16.13 1.18 30.03 2.201 10.755 0.788 15.016 1.101 5.377 0.394
500 20.8 5.2 63.67 3.33 22.11 1.16 47.75 2.50 16.58 0.87 31.83 1.667 11.053 0.579 15.917 0.833 5.527 0.289
300 12.5 3.1 66.32 2.08 24.12 0.76 49.74 1.56 18.09 0.57 33.16 1.042 12.058 0.379 16.580 0.521 6.029 0.189
100 4.2 1.0 70.74 0.74 26.53 0.28 53.06 0.56 19.90 0.21 35.37 0.370 13.264 0.139 17.685 0.185 6.632 0.069
50 2.1 0.5 74.03 0.39 28.42 0.15 55.52 0.29 21.32 0.11 37.02 0.194 14.211 0.074 18.508 0.097 7.106 0.037
提升負載
SJB100
100kN 80kN 50kN 20kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 29.2 7.3 34.30 5.03 12.75 1.87 27.44 4.02 10.20 1.50 17.15 2.514 6.377 0.935 6.861 1.006 2.551 0.374
900 18.7 4.7 36.17 3.41 13.09 1.23 28.94 2.73 10.47 0.99 18.09 1.705 6.545 0.617 7.235 0.682 2.618 0.247
700 14.6 3.6 37.54 2.75 13.44 0.99 30.03 2.20 10.75 0.79 18.77 1.376 6.722 0.493 7.508 0.550 2.689 0.197
500 10.4 2.6 39.79 2.08 13.82 0.72 31.83 1.67 11.05 0.58 19.90 1.042 6.908 0.362 7.958 0.417 2.763 0.145
300 6.2 1.6 41.45 1.30 15.07 0.47 33.16 1.04 12.06 0.38 20.72 0.651 7.536 0.237 8.290 0.260 3.015 0.095
100 2.1 0.5 44.21 0.46 16.58 0.17 35.37 0.37 13.26 0.14 22.11 0.231 8.290 0.087 8.843 0.093 3.316 0.035
50 1.0 0.3 46.27 0.24 17.76 0.09 37.02 0.19 14.21 0.07 23.13 0.121 8.882 0.047 9.254 0.048 3.553 0.019
注：表格中紅色區域表明所選型號已經超出該型號的最大允許輸入功率或者超出最大提升力，如選用則適當降低工作制，具體選型咨詢格魯夫。
