JWZ污水處理澄清池專用減速機簡介

   JWZ刮泥機驅動裝置采用單級蝸桿蝸輪減速傳動，可由擺線針輪減速機、調速電機通過鏈輪鏈條、三角帶輪帶動或直聯。該設備為低速輸出傳動裝置，輸出扭矩大、噪音低、運行平穩、無泄漏。主要用于水處理設備排泥機械配套產品。減速機有手動提升、手電兩用提升的等形式，可根據用戶要求增加安全剪切銷及彈簧式過扭矩自動保護裝置(JGZ4500)，確保整套設備安全運轉。

JWZ系列澄清池刮泥機專用蝸輪蝸桿減速機規格主要有:

JWZ200；JWZ2410；JWZ350；JWZ420；JWZ460；JWZ500；JWZ650等，也可根據需求定制，詳詢：0312-6784766。

JWZ污水處理澄清池專用減速機選型參考

根據澄清池大小選擇合適的蝸輪箱，以下數據僅供參考:

直徑6米:選用JWZ200-8-40-ST(DT)

直徑8米:選用JWZ240-10-40-ST(DT)

直徑10米:選用JWZ350-10-60-ST(DT)

直徑13米:選用JWZ420-12-60-ST(DT)

直徑16米:選用JWZ460-10-60-ST(DT)

以上每種型號可配帶過載保護裝置，手動升降(ST)或者電動升降(DT)根據客戶需求定制。

第一級減速電機通常采用雙機擺線針輪減速機，根據不同規格的蝸輪箱選用合適的減速電機。同蝸輪減速機采用鏈輪鏈條鏈接。

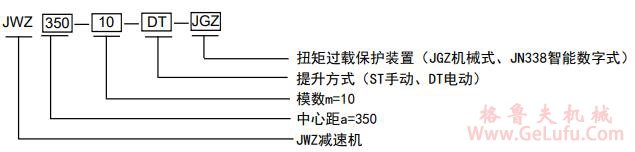

JWZ污水處理澄清池專用減速機選型參考型號標示

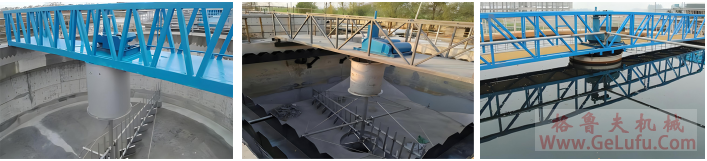

JWZ污水處理澄清池專用減速機使用案例

JWZ污水處理澄清池專用減速機技術參數

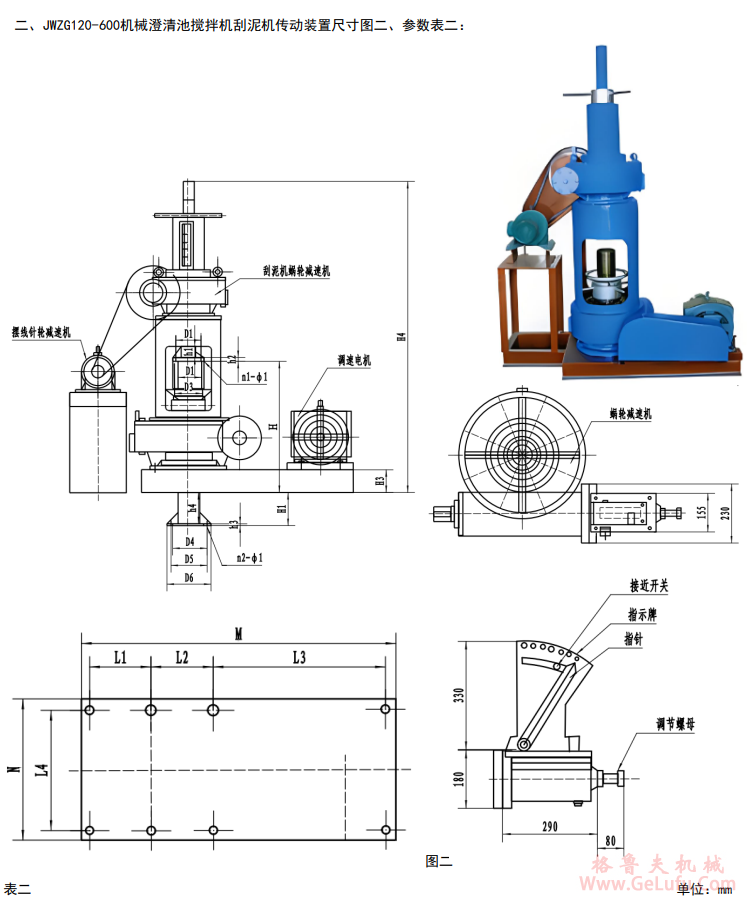

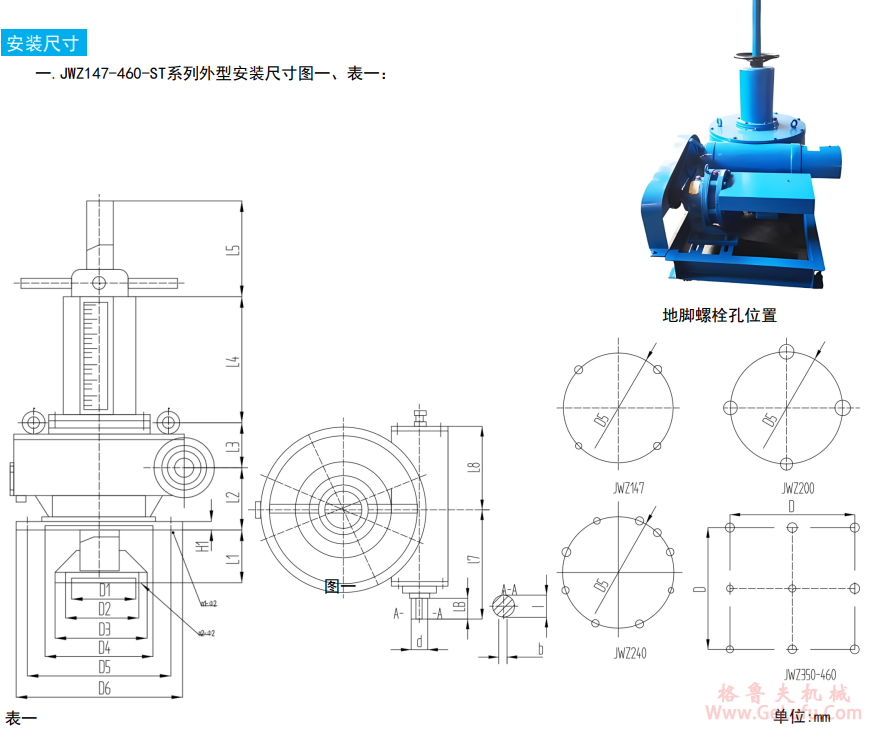

JWZ污水處理澄清池專用減速機安裝尺寸

JWZ污水處理澄清池專用減速機訂貨選型須知

1、訂貨時請?jiān)敿?xì)注明型號及規格。

2、用戶特殊要求，可在訂貨合同中注明。

3、由于介質不同，罐體直徑不同請訂貨前與聯系我司電話：0312-6784766商定具體轉速。

4、接線參考圖可向我司索取以便電工參考。

JWZ污水處理澄清池專用減速機使用維護

一、減速器的安裝、使用與維護

1、 減速器主動軸直接與電機聯接時推薦采用彈性聯軸器，減速器被動軸直接與工作機聯接時推薦采用齒式聯軸器或其他非剛性聯軸器。

2、 減速器的主動軸線和被動軸線必須與相聯接部分的軸線保證同心，其誤差不得大于所有聯軸器的允許值。

3、 減速器安裝使用手轉動必須靈活，無卡住現象，蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求的規定。

4、 減速器安裝及在 25﹪額定負荷下，蝸輪齒面接觸斑點，按齒高不小于 55﹪，按齒長不小于60﹪.

5、 安裝好的減速器在正式使用前，應進行空載部分額定載荷間歇運轉 1-3小時后方可正是運轉，運轉應平穩無沖擊，無異常振動和噪聲及漏油等現象，

最高油溫不得超過85℃.如發現故障應及時排除。

6、 減速器的潤滑

a.減速機加油量按照箱體標示油量添加（本系列減速機采用隔油環，無需多加。）

b. 減速器推薦采用蘭煉 33﹟潤滑油。

c. 新減速器（或新更換蝸桿副）第一次使用時，當運轉 7-14 天后需更換新油，在以后的使用中應定期檢查油的質量，對于混入雜質或老化變質的油必須隨時更換。

但一般情況下，對于長期連續工作的減速器，須每 2-3 個月更換油一次，對于每天工作時間不超過 8 小時的減速器，須每 4-6 個月?lián)Q油一次。在工作中當發現油溫顯著升高，

溫升超過60℃或油溫超過85℃，油的質量下降以及產生不正常的噪音等現象時，應停止使用，檢查原因，如因齒面膠合等原因所致，必須修復排除故障，更換潤滑油后再用。

d.減速器應半年一次或定期檢修，發現擦傷膠合及顯著磨損，必須采用有限措施制止。備件必須按圖樣制造，保證質量，更換新的備件后必須經過跑合和負荷試車后再正式使用。

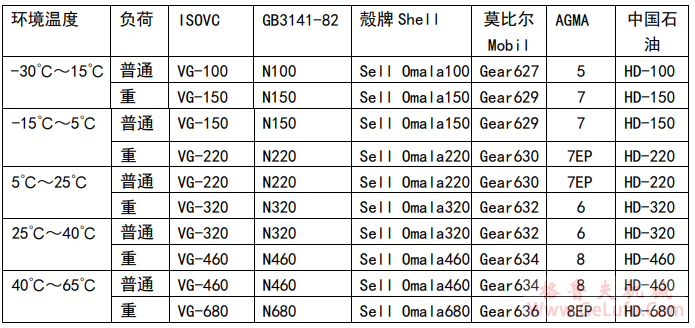

JWZ污水處理澄清池專用減速機潤滑油的選擇

本減速機在投入運行前必須力 II 入合適的潤滑油至油標中心，油位過高或過低都可能導致運轉溫度升高。 首次使用 24 小時左右，必須將潤滑油放掉，用輕油（柴油或煤油）

沖洗干凈，然后重新加入新的潤滑油，以后每隔 2000 至 2500 小時必須重新沖洗和加入新的潤滑油。

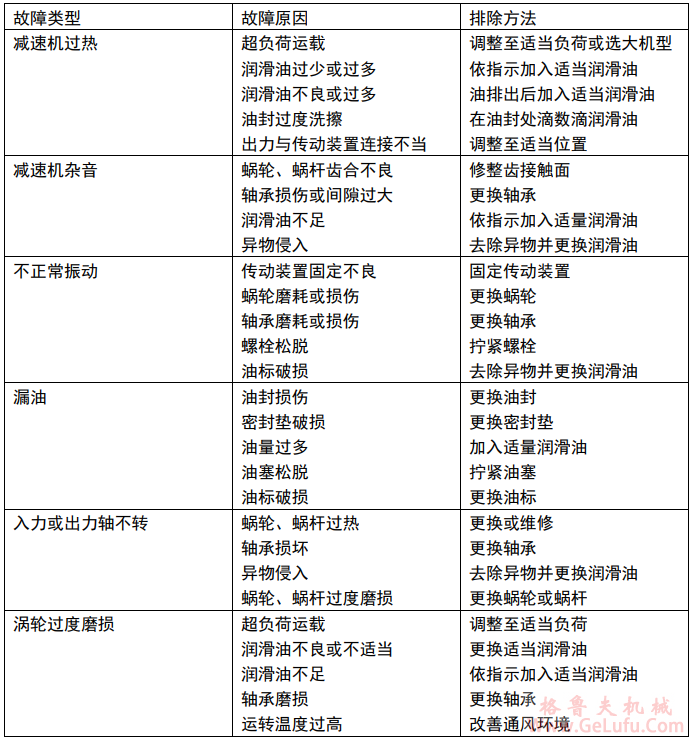

JWZ污水處理澄清池專用減速機一般故障原因及排除方法

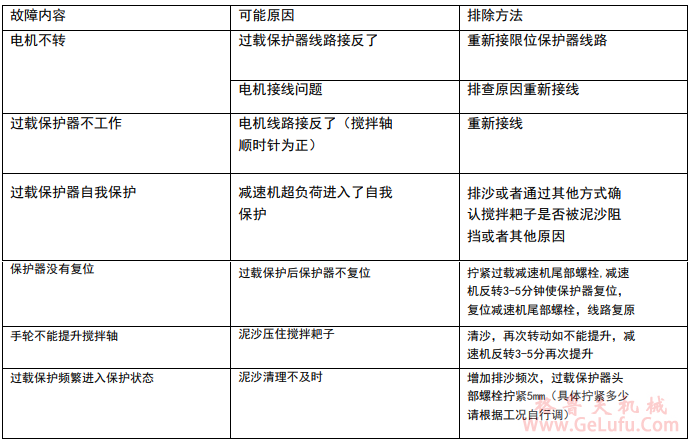

JWZ污水處理澄清池專用減速機常見問題對照表

注意：

a.試車前必須接扭矩保護器，過載保護器線路圖按照限位開關內線路圖接不要接反。

b.測試限位開關正常后再試車。

c.使用過程中禁止負載啟動。

d.長時間停車必須清罐，清罐后再啟動

JWZ污水處理澄清池專用減速機試運轉注意事項

配套電機與機座的聯接、機座與化工容器的聯接兩半聯軸器的安裝及校正等皆略。

1、 根據實際需要，按表二選擇適當?shù)呐涮纂姍C(jī)，轉速要求應配好電機與蝸桿上的三角皮帶輪，固定電機矯正位置，然后根據實際中心距計算三角皮帶的長度。皮帶安裝時不能過松或過緊，過松會加大功率損耗，降低傳動效率。過緊則可能使膠帶發熱，使機件受拉力而變形。三角帶松緊度的調整，可以通過電機底板下調螺栓的調整來實現。

2、 旋開注油塞，箱機體內注入煤油或汽油清洗機體內部，旋開放油塞將油放出再裝入機油，自下部視察油位，以浸過蝸輪齒的一半為度。自油杯處壓入鈣基潤滑脂。

3、 檢查所有緊固螺栓有無松動現象，檢查蝸輪軸與攪拌軸的通心度，檢查箱體下部是否漏油，檢查電機的接線是否符合電機標牌所示，檢查排氣孔是否通暢，然后緊固防護罩進行試車運轉。運行中注意電流表的讀數，并注意有無不正常的聲音，如不正常馬上停車檢查。

4、 試車 30 分鐘，停車檢查各部溫升和蝸輪副的齒合情況，并排除其他因安裝不正確而造成的缺陷。

5、 加負荷試運轉1 小時后觀察及調整方法同上。

6、 初運轉50 小時后，將油放出更換新油。

JWZ污水處理澄清池專用減速機潤滑

1、 箱體內建議夏天用 50 號機械油（HJ—50），冬天用 20-30 號機械油（HJ20—30）、（GB443—64），油杯內建議用 1 號—2 號鈣基潤滑脂（GB491—65）。

2、 箱體內的機油在試車換油后，每隔 2-3 個月?lián)Q油一次。

3、 油杯內的潤滑脂，每工作班內都要旋轉油杯蓋向轉襯內壓油一次。

 JWZ污水處理澄清池專用減速機維修和調整

1、 蝸輪緣系易磨耗件，輪緣嚴重磨損后需及時更換新件。

2、 建議每運行1000～1500小時應徹底檢查并保養一次。
