無彈性元件撓性聯軸器的共同特點是具有不同程度補償兩軸線軸向（縱向）、徑向（平行）、角向（角度）相對偏移的能力。無彈性元件撓性聯軸器由可作相對移動或滑動的剛性件組成，過去亦稱之為剛性可移式聯軸器，利用聯接元件間的相對可移性以補償被聯接兩軸線的相對位移，大部分無彈性元件撓性聯軸器需在良好的潤滑和密封條件下工作，選用時應充分考慮其對軸線位移的補償范圍，這類聯軸器雖有一定補償性能，但不能減振緩沖，因此不適用于有沖擊、振動的軸系傳動。無彈性元件撓性聯軸器包括滑塊聯軸器、鏈條聯軸器、齒式聯軸器、萬向聯軸器、球面滾子聯軸器、滾珠聯軸器、鋼球聯軸器等。

一、滑塊聯軸器

滑塊聯軸器與十字滑塊聯軸器結構相似，不同之處在于中間十字滑塊為方形滑塊，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。該聯軸器噪聲大，效率低，磨損快，一般盡量不選用，只有轉速很低的場合，如球磨機等應用。

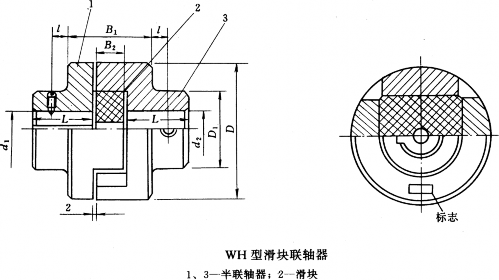

許用補償量：軸向Δχ=1～2mm，徑向Δy≤0.2mm，角向Δα≤40＇。滑塊聯軸器結構見下圖，基本參數和主要尺寸見下表。

驗算滑塊工作面上的壓強：

式中 TC——計算轉矩，N〃mm； b——滑塊的寬度，mm； h——滑塊的厚度，mm； P——壓強，N/mm2。

滑塊聯軸器基本參數和主要尺寸（JB/ZQ 4384-97）

注：1.表中 I、m 是按 小軸孔和 大長度計算的近似值。

2.工作環境溫度-20℃～70℃。
