標準 GB/T 3931-1997
聯軸器 術語 代替 3931-83
1 范圍
本標準確定了聯軸器類別、品種和聯軸器技術參數的術語，適用于機械式聯軸器（簡稱聯軸器）。
聯接兩軸或軸和回轉件，在傳遞轉矩和運動過程中一同回轉而不脫開的一種機械裝置。
3 聯軸器類別、品種術語
3.1 剛性聯軸器
不能補償兩軸有相對位移的聯軸器。

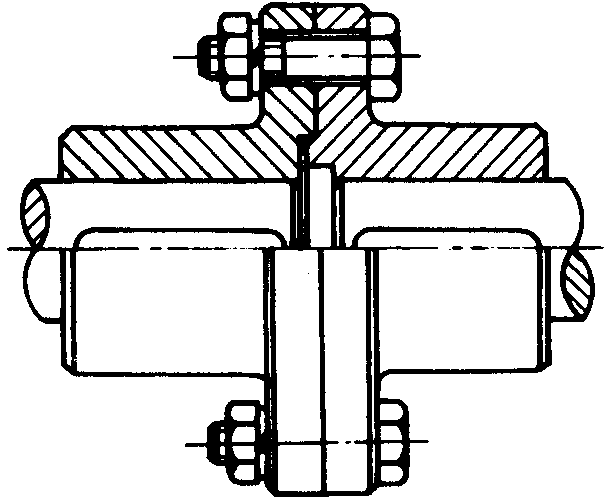

3.1.1 凸緣聯軸器
圖1

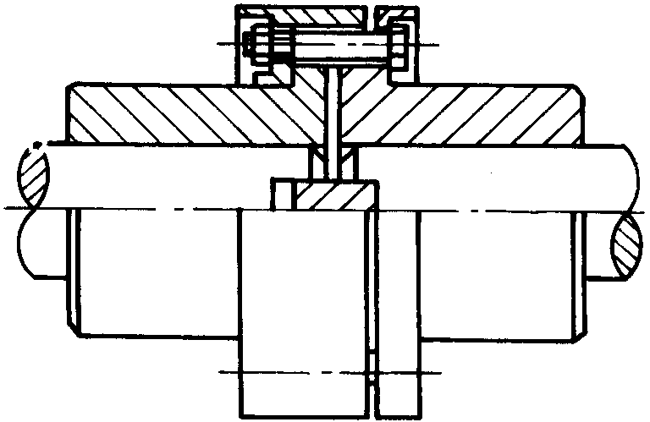

3.1.2 徑向鍵凸緣聯軸器
利用徑向鍵和普通螺栓聯接兩半軸器的聯軸器，見圖2。
圖2

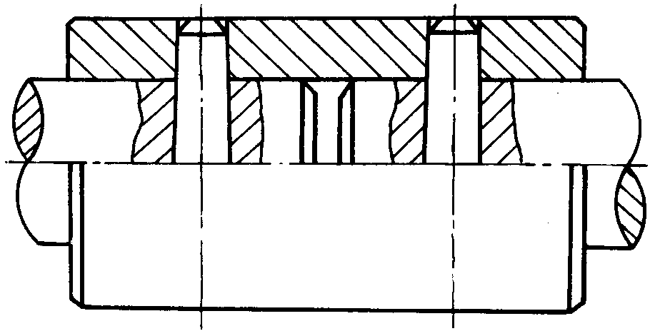

3.1.3 套簡聯軸器
利用公用套筒，以某種方式聯接兩軸的聯軸器，見圖3。
圖3

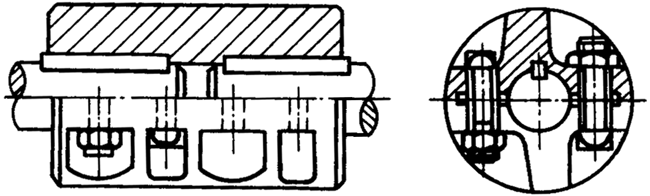

3.1.4 夾殼聯軸器
利用兩個沿軸向剖分的夾殼，以某種方式夾緊，以實現兩軸聯接的聯軸器，見圖4。
圖4

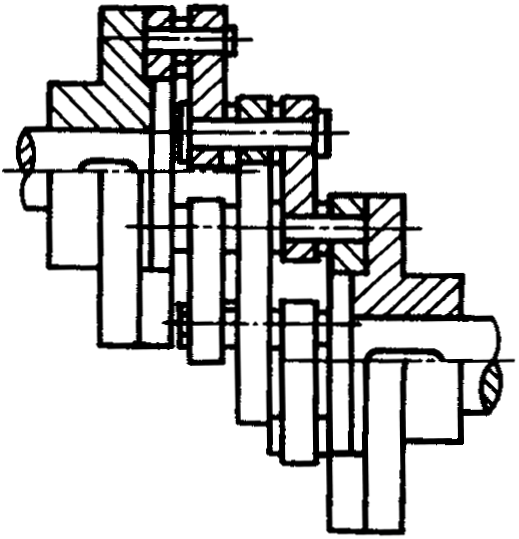

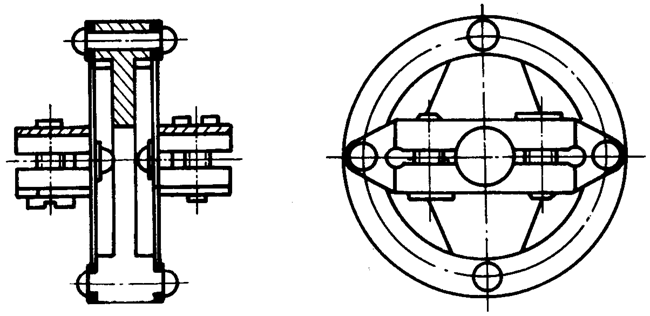

3.1.5 平行軸聯軸器
利用中間盤通過銷軸，以實現兩平行軸聯接的聯軸器，見圖5。
圖5
3.2 撓性聯軸器
能補償兩軸相對位移的聯軸器。
3.2.1.1 萬向聯軸器
允許在較大角位移時傳遞轉矩的聯軸器。
3.2.1.1.1 十字軸式萬向聯軸器
利用十字軸式中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖6。
圖6

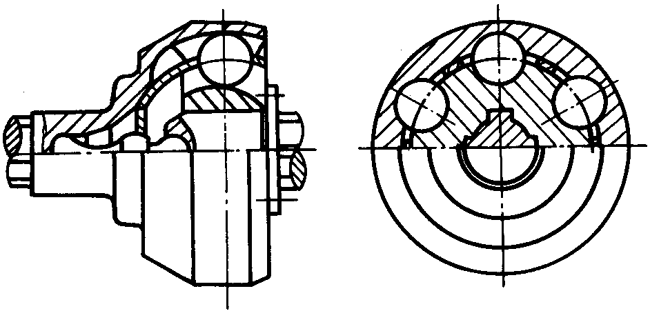

3.2.1.1.2 球籠式萬向聯軸器
利用若干鋼球置于分別與兩軸聯接的內外星輪槽內，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖7。
圖7
3.2.1.1.3 球鉸式萬向聯軸器
利用球鉸式的中間件，以實現不同軸線間兩軸聯接萬向聯軸器，見圖8。
圖8

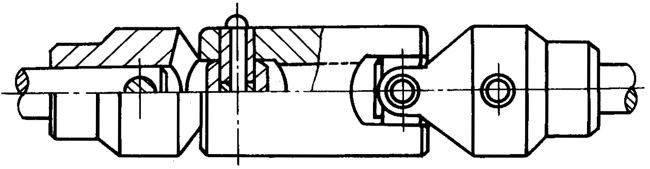

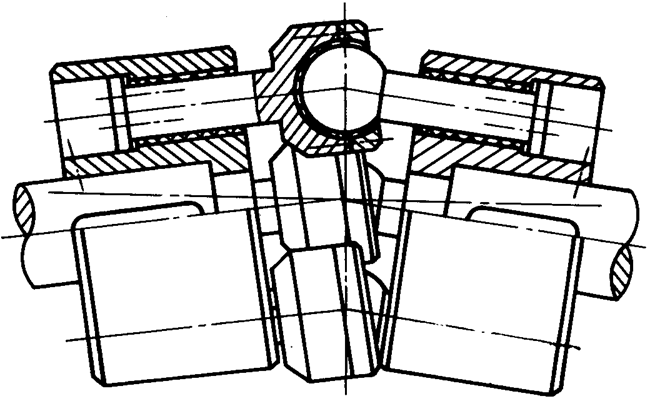

3.2.1.1.4 球鉸柱塞式萬向聯軸器
利用球鉸和柱塞式組合的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖9。
圖9
3.2.1.1.5 三叉桿式萬向聯軸器
利用三叉桿和柱塞式組合的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖10。
圖10
3.2.1.1.6 球叉式萬向聯軸器
利用若干鋼球置于兩個球叉組成的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖11。
圖11
3.2.1.1.7 凸塊式萬向聯軸器
利用兩個凸塊叉和兩個中間凹?jí)K組成的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖
12。
圖12

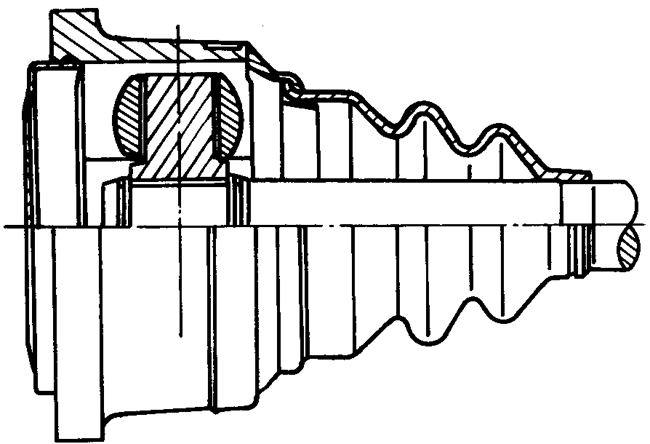

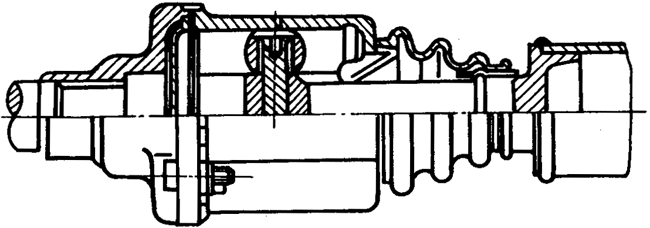

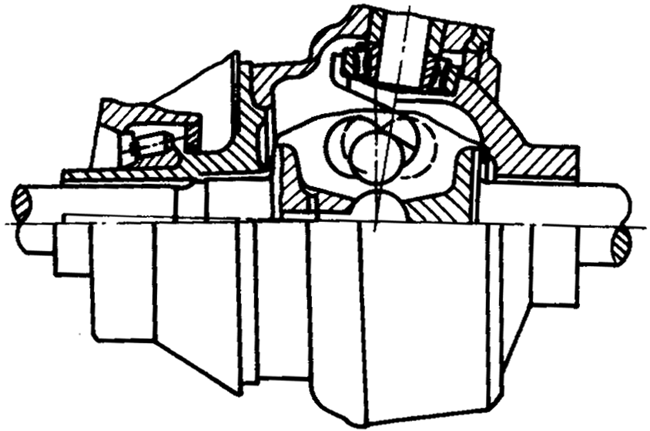

3.2.1.1.8 三球銷式萬向聯軸器
利用在同一平內通過三個徑向均勻分布的裝有球環的三銷架，將殼體與軸聯接的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖13。
圖13

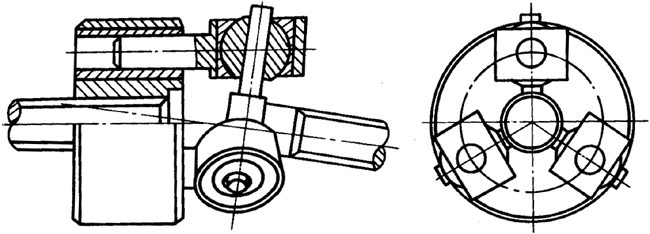

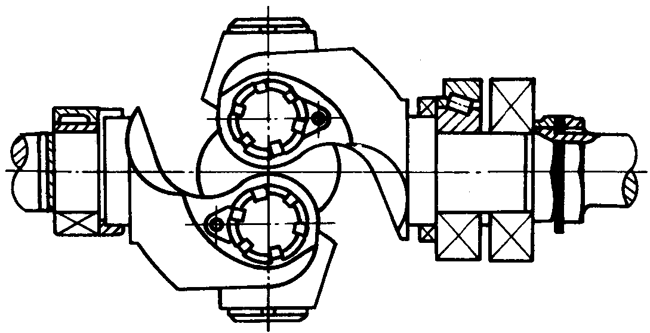

3.2.1.1.9 三銷式萬向聯軸器
利用兩個三銷軸與兩個偏心軸叉組成的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖14。
圖14
3.2.1.1.10 球銷式萬向聯軸器
利用由一根兩端軸頸上裝有球環的銷軸，將雙柱槽殼與球頭軸聯接起來的中間件，以實現不同軸線間兩軸聯接的萬向聯軸器，見圖15。
圖15

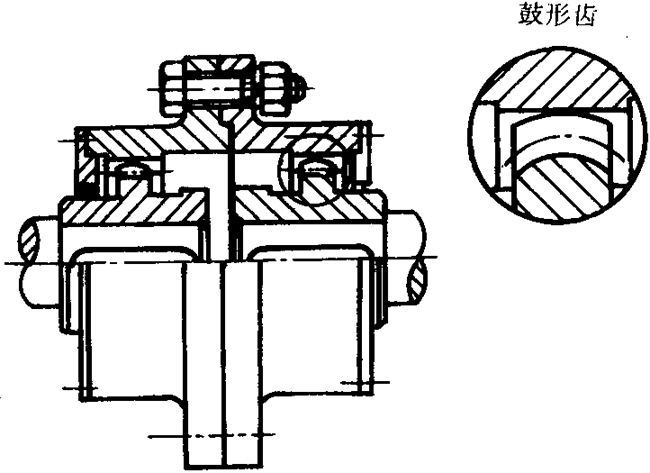

3.2.1.2 齒式聯軸器
圖16

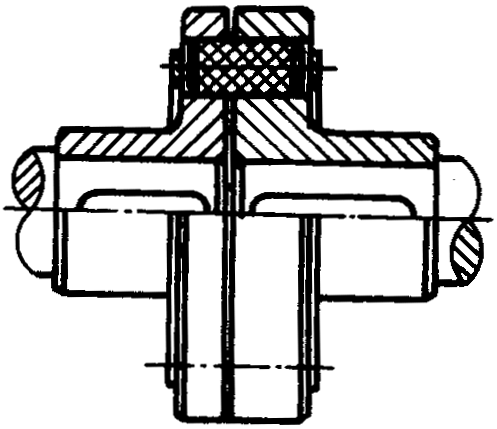

3.2.1.3 鏈條聯軸器
圖17

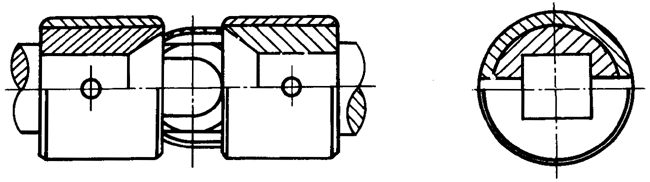

3.2.1.4 滑塊聯軸器
利用中間滑塊，在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接的聯軸器，見圖18。
圖18

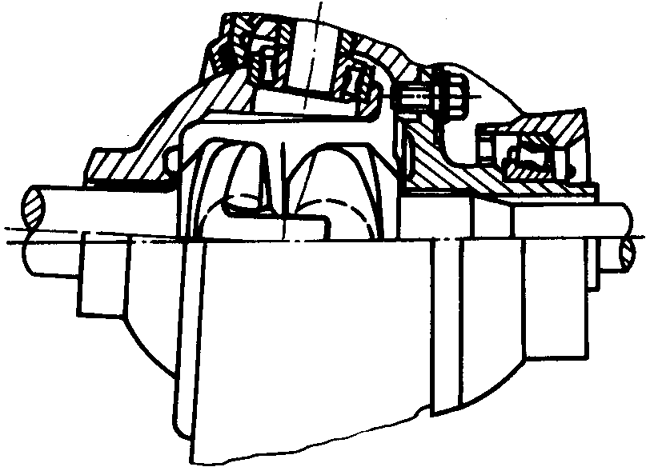

3.2.1.5 球面滾子聯軸器
利用球面滾子中間件，以實現主、從動端聯接的聯軸器，見圖19。
圖19

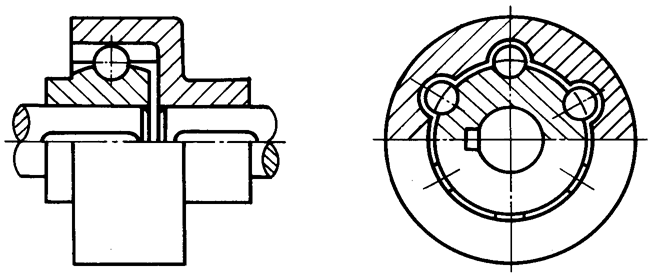

3.2.1.6 滾珠聯軸器
利用鋼球?yàn)橹虚g件，以實現主、從動端聯接的聯軸器，見圖20。
圖20
3.2.2 彈性聯軸器
利用彈性元件的彈性變形，以實現實償兩軸相對位移，緩和沖擊和吸收振動的撓性聯軸器。
3.2.2.1 金屬?gòu)椥栽椥?a class="taglink" title="聯軸器" href="http://m.eghtebas.com/index.php?ac=search&at=taglist&tagkey=%E8%81%94%E8%BD%B4%E5%99%A8" target="_blank">聯軸器
具有金屬?gòu)椥栽膹椥?a class="taglink" title="聯軸器" href="http://m.eghtebas.com/index.php?ac=search&at=taglist&tagkey=%E8%81%94%E8%BD%B4%E5%99%A8" target="_blank">聯軸器。

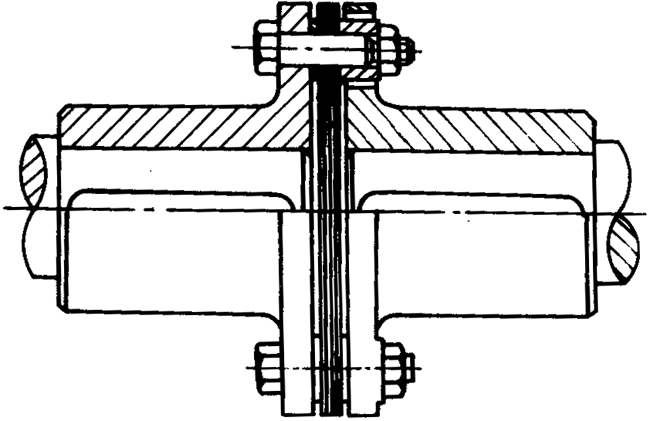

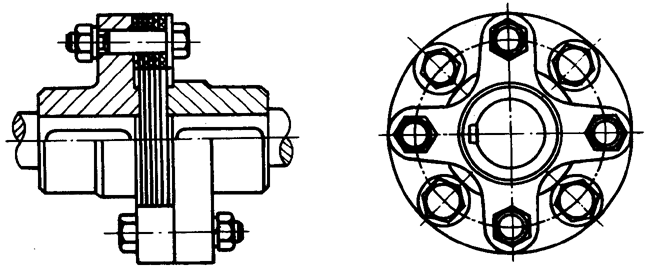

3.2.2.1.1 膜片聯軸器
圖21

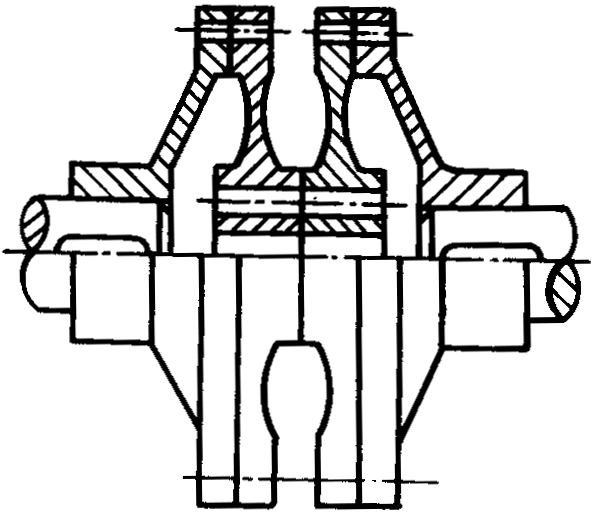

3.2.2.1.2 膜盤聯軸器
圖22
3.2.2.1.3 簧片聯軸器
圖23

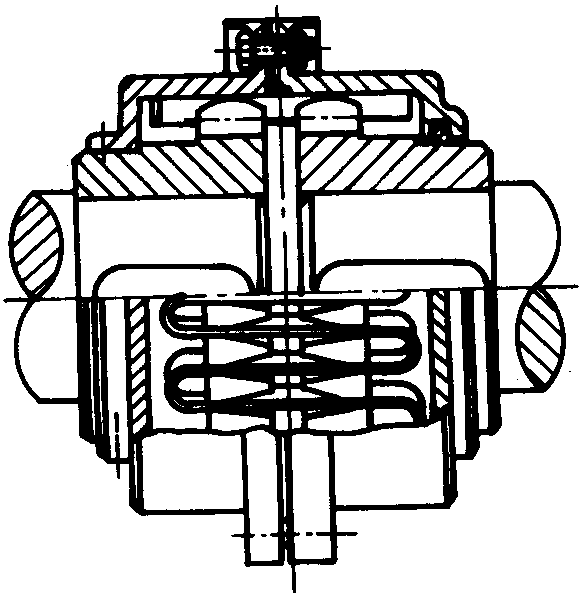

3.2.2.1.4 蛇形彈簧聯軸器
圖24
3.2.2.1.5 彈性桿聯軸器
圖25
|

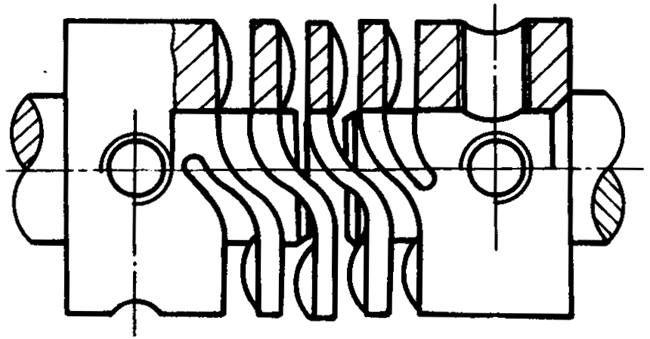

3.2.2.1.6 螺旋彈簧聯軸器
 圖26
3.2.2.1.7 浮動盤簧片聯軸器
 圖27
3.2.2.1.8 卷簧聯軸器
 圖28

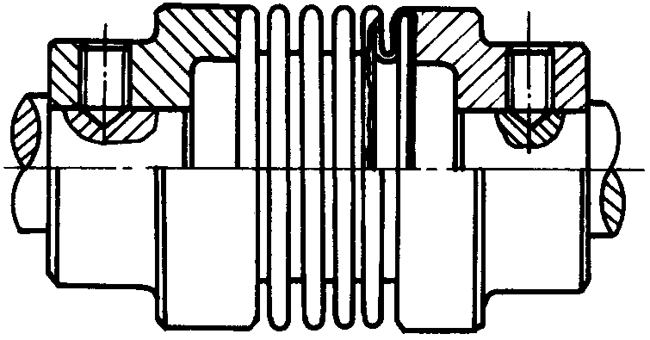

3.2.2.1.9 波紋管聯軸器
 圖29
3.2.1.10 彈性管聯軸器
利用彈性管，以實現兩軸聯接的聯軸器，見圖30。
 圖30
3.2.2.1.11 薄膜聯軸器
利用固定在中間盤兩組薄膜通過撥盤，以實現兩軸聯接的聯軸器，見圖31。
 圖31
3.2.2.2 非金屬?gòu)椥栽椥?a class="taglink" title="聯軸器" href="http://m.eghtebas.com/index.php?ac=search&at=taglist&tagkey=%E8%81%94%E8%BD%B4%E5%99%A8" target="_blank">聯軸器
具有非金屬?gòu)椥栽膹椥?a class="taglink" title="聯軸器" href="http://m.eghtebas.com/index.php?ac=search&at=taglist&tagkey=%E8%81%94%E8%BD%B4%E5%99%A8" target="_blank">聯軸器。

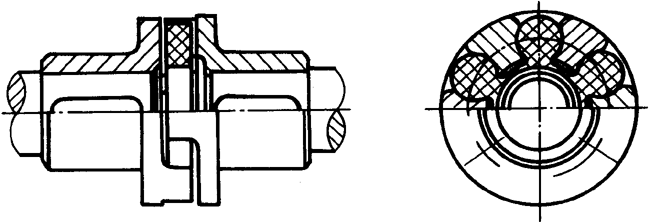

3.2.2.2.1 梅花形彈性聯軸器
 圖32

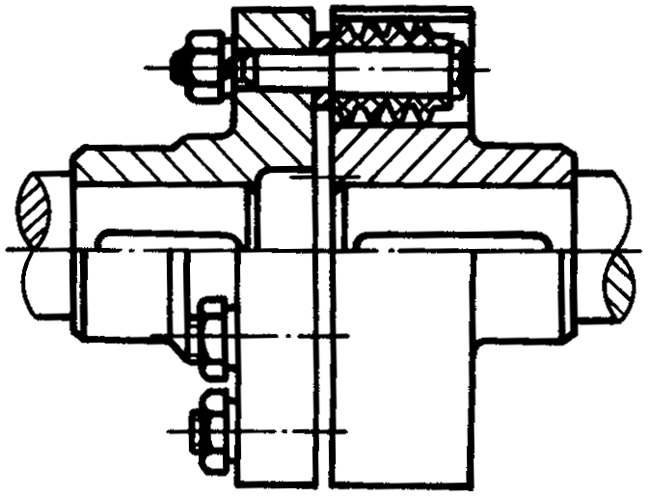

3.2.2.2.2 彈性套柱銷聯軸器
 圖33
3.2.2.2.3 彈性柱銷聯軸器
 圖34
3.2.2.2.4 徑向彈性柱銷聯軸器
 圖35

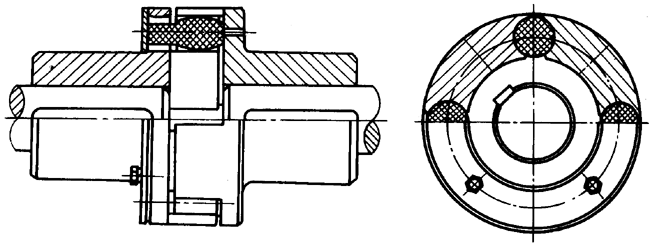

3.2.2.2.5 彈性柱銷齒式聯軸器
利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，以實現兩半聯軸器聯接的聯軸器，見圖36。

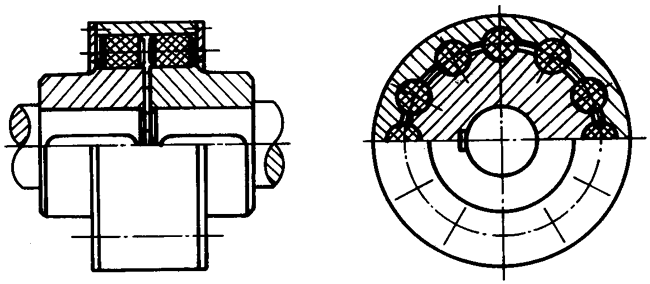

 圖36

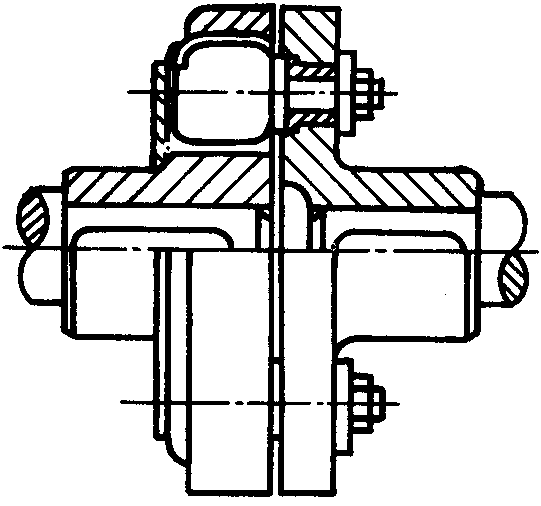

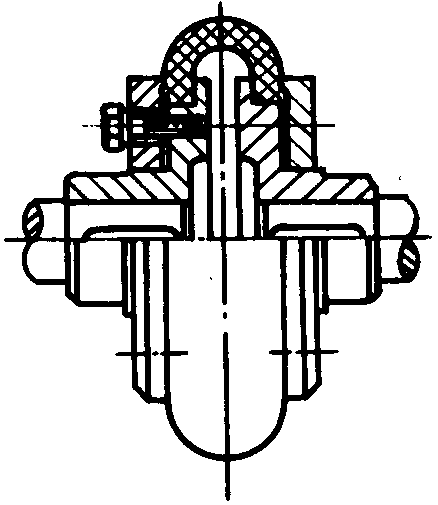

3.2.2.2.6 輪胎式聯軸器
 圖37
3.2.2.2.7 橡膠金屬環聯軸器
 圖38
3.2.2.2.8 芯型彈性聯軸器
利用若干帶金屬芯棒的非金屬?gòu)椥栽?，置于兩?a class="taglink" title="聯軸器" href="http://m.eghtebas.com/index.php?ac=search&at=taglist&tagkey=%E8%81%94%E8%BD%B4%E5%99%A8" target="_blank">聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖39。

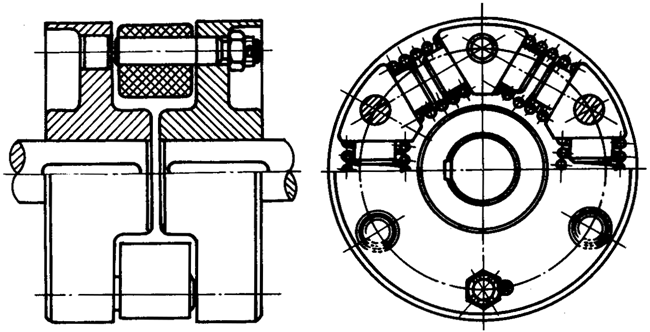

 圖39

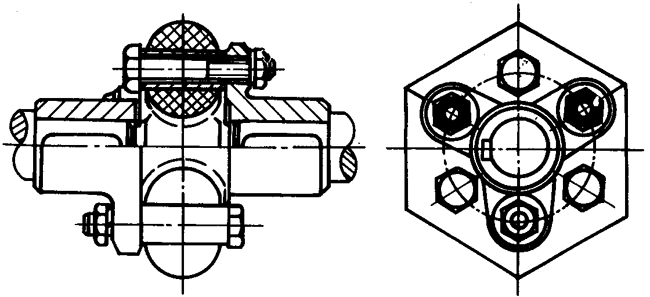

3.2.2.2.9 多角形彈性聯軸器
 圖40

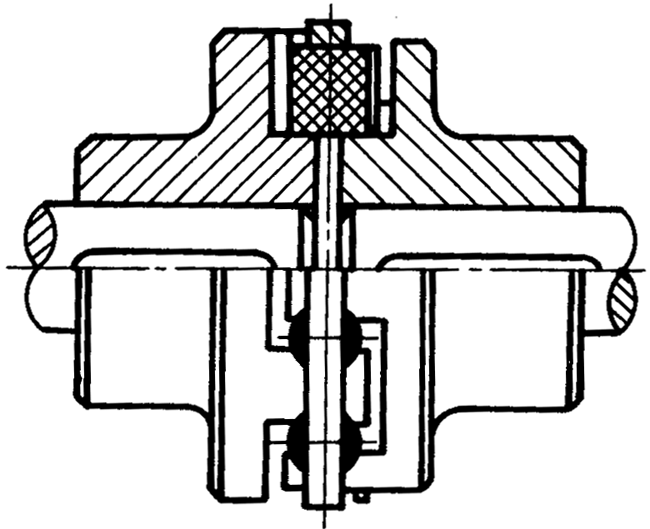

3.2.2.2.10 彈性塊聯軸器
利用一端為塊狀柱銷，通過塊狀彈性元件擠壓半聯軸器，柱銷的另一端置于另一半聯軸器凸緣孔中，以實現兩半聯軸器聯接的聯軸器，見圖41。
 圖41

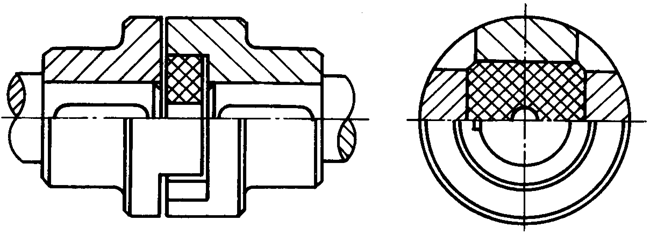

3.2.2.2.11 H形彈性塊聯軸器
 圖42

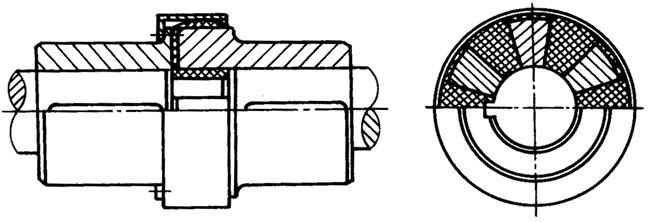

3.2.2.2.12 扇形塊彈性聯軸器

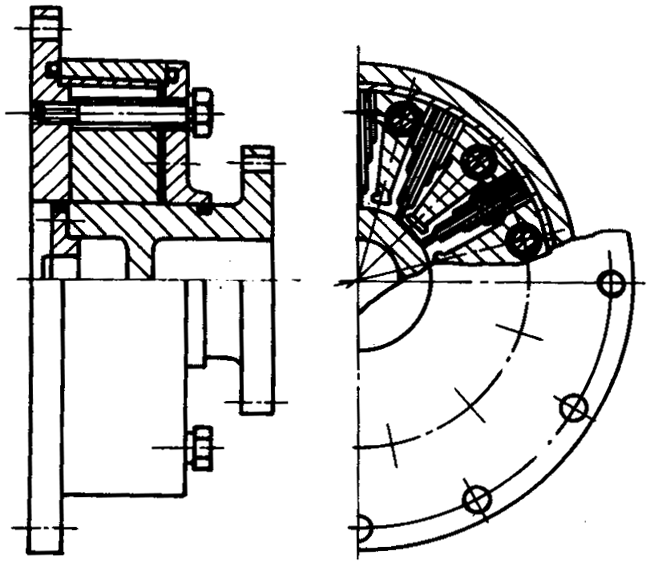

 圖43
3.2.2.2.13 鞍形塊彈性聯軸器

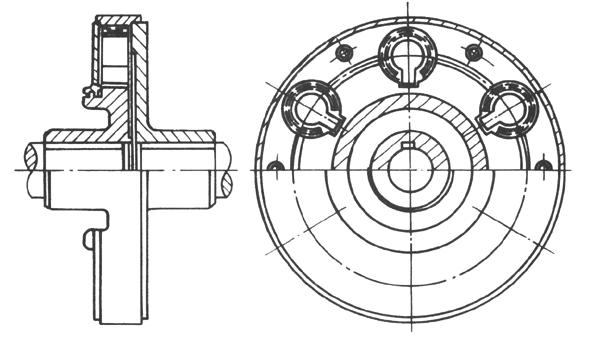

 圖44

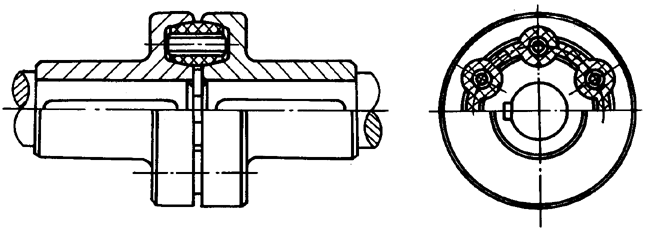

3.2.2.2.14 彈性活銷聯軸器

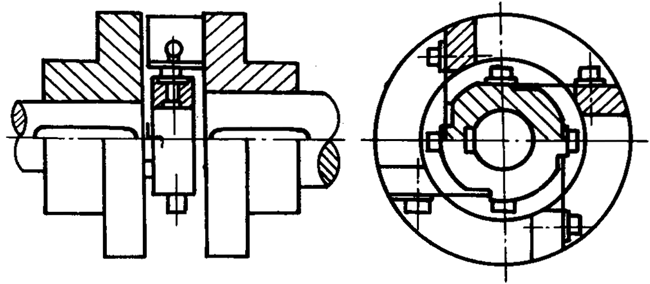

 圖45

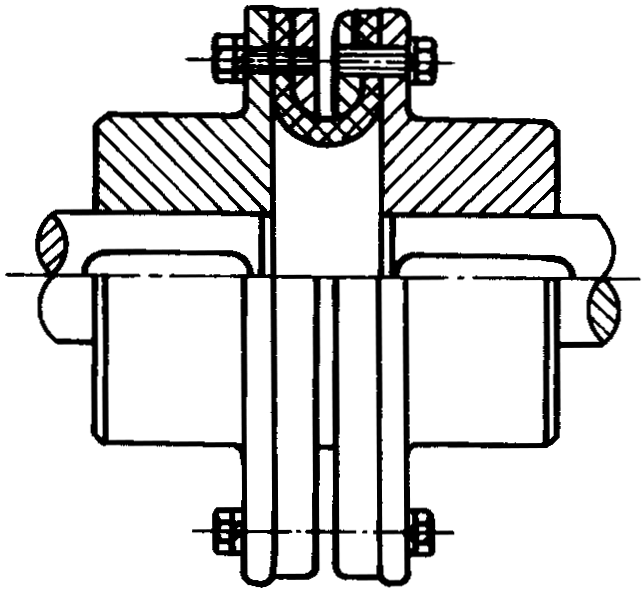

3.2.2.2.15 凹形環式聯軸器

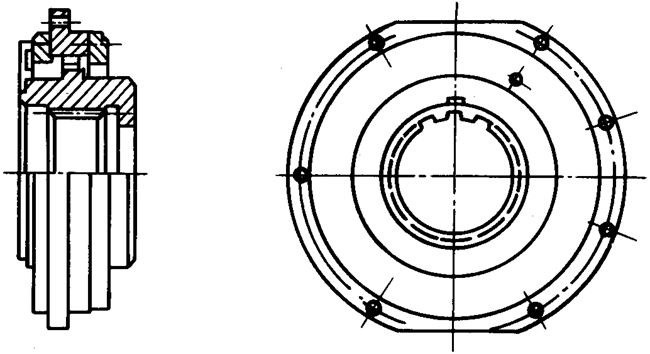

 圖46

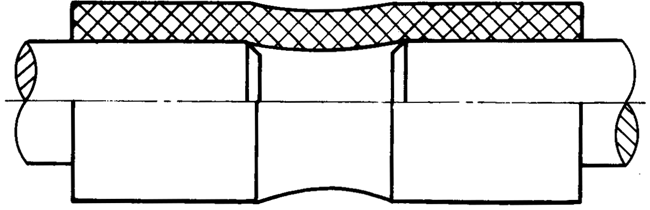

3.2.2.2.16 橡膠套筒聯軸器
利用套筒形非金屬?gòu)椥栽?lián)接兩軸的聯軸器，見圖47。
 圖47
3.2.2.2.17 彈性板聯軸器

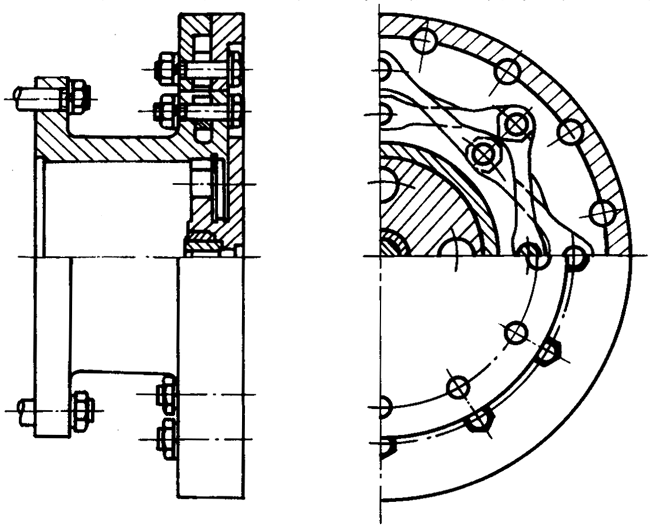

 圖48

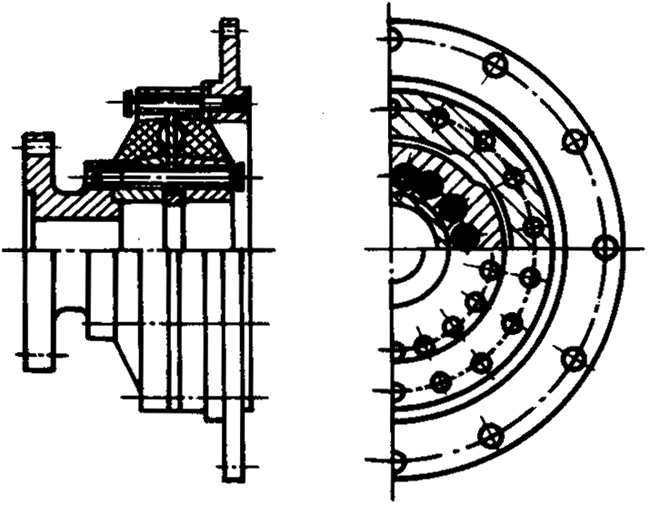

3.2.2.2.18 膜片橡膠彈性聯軸器
利用橡膠硫化粘結在扇形金屬環上，并與膜片組件復合，以實現兩軸聯接的聯軸器，見圖49。

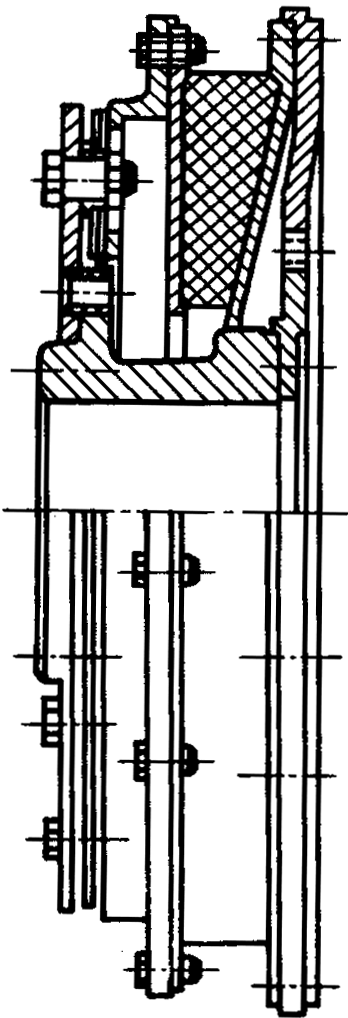

 圖49
|
