JWM梯形絲桿升降機概述
JWM梯形絲桿升降機概述
一JWM型（梯形絲桿型）
低速、低頻率
JWM型（梯形絲桿型）適用于低速、低頻率的場合，主要構成部件為：精密梯形絲桿副與主精度蝸輪蝸桿副。
1經濟：
結構緊湊、操作簡單、保養方便。
2低速、低頻率：
主要用于負荷大、低速與無需頻繁工作的場所。
3保持載重：梯形絲桿具有自動鎖定功能，既使沒有制動裝置也可保持載重。
*在受到較大振動，沖擊載荷時，偶爾會使自鎖功能失靈，此時則須外加制動裝置。
二JWB型（普通滾珠絲桿型）
高速、高頻率
JWB型（普通滾珠絲桿型），適用于高速，高頻率和高性能的裝置中，主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副。
1效率高：用滾動摩擦、提高了整機效率，只須很小的驅動源，就可以產生很大的推動力。
2高速化：與梯形絲桿相比，速度有很大的提高，能輕松而高速地運轉。
3使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。
注：①本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。
②JWH大螺距滾珠絲桿型另咨詢。
三機器裝配形狀、特點
基本形式（US，DS）
螺母轉動絲桿上下移動，此為普通型升降機裝配
US：押上 DS：吊下
*請根據載荷方向、安裝方向來選擇合適的升降機（押上或吊下）
*絲桿軸在升降時，會產生旋轉力，所以必須做好防止旋轉措施。
止旋構造（UM，DM）
UM：押上 DM：吊下
適用于頂端無連接下運轉或因滑輪而卷拉著繩索等又不能實現防止旋轉的情況
請根據載荷方向、安裝方向來選合適的升降機（UM或DM）
活動螺母構造（UR，DR）
一般情況下，升降機必須具有因絲桿軸的升降而產生的行程和絲桿罩所需的空間，若想在有限的空 間內增長行程時，使用此活動螺母構造非常適應（絲桿軸旋轉，活動螺母移動）。絲桿軸頂端為圓柱形，所以在長行程時，在軸端采用支撐方式，可以得到很好的效果。
UR：押上 DR：吊下
請根據載荷方向，安裝方向來選擇合適的升降機（押上或吊下）
注：選型和型號表示方法中，還需注明螺母的放置方向。
JW絲杠升降機型號表示方法

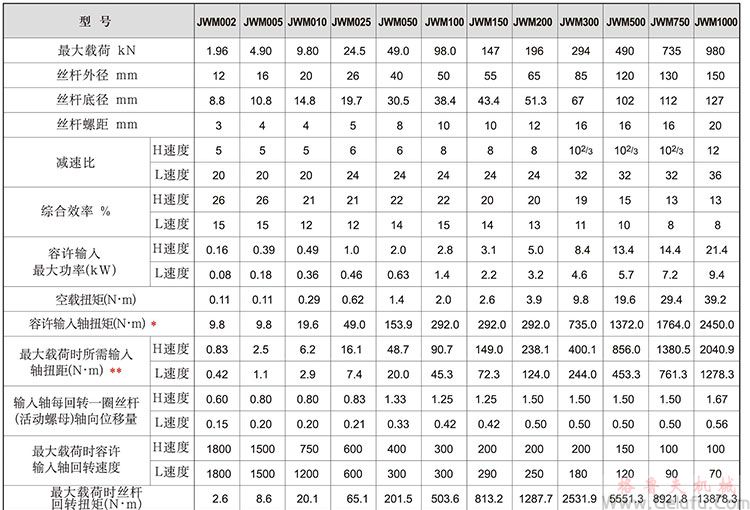

JWM梯形絲桿升降機基本參數
JW絲杠升降機橫向載荷對應的措施
JWM許用橫向載荷Fr(N)：
|
L(mm)
|
型號
|
|||||||||||
|
002
|
005
|
010
|
025
|
050
|
100
|
150
|
200
|
300
|
500
|
750
|
1000
|
|
|
Fr(N)
|
||||||||||||
|
100
|
83
|
128
|
318
|
570
|
2500
|
4010
|
4610
|
8210
|
38200
|
85300
|
73500
|
186200
|
|
200
|
42
|
64
|
159
|
290
|
1250
|
2010
|
2300
|
4110
|
23000
|
50400
|
56800
|
145000
|
|
300
|
28
|
43
|
106
|
190
|
830
|
1340
|
1540
|
2740
|
15300
|
33600
|
46100
|
104700
|
|
400
|
21
|
32
|
79
|
140
|
620
|
1000
|
1150
|
2050
|
11400
|
25200
|
39300
|
78500
|
|
500
|
|
27
|
64
|
110
|
500
|
800
|
920
|
1640
|
9100
|
20200
|
33900
|
62800
|
|
600
|
|
25
|
53
|
100
|
420
|
670
|
770
|
1370
|
7600
|
16800
|
29900
|
52300
|
|
700
|
|
23
|
51
|
90
|
360
|
570
|
660
|
1170
|
6500
|
14400
|
26700
|
44800
|
|
800
|
|
21
|
48
|
90
|
310
|
500
|
580
|
1030
|
5700
|
12600
|
24100
|
39200
|
|
900
|
|
|
45
|
90
|
280
|
450
|
510
|
910
|
5000
|
11200
|
22000
|
34800
|
|
1000
|
|
|
42
|
90
|
250
|
400
|
460
|
820
|
4500
|
10100
|
20200
|
31300
|

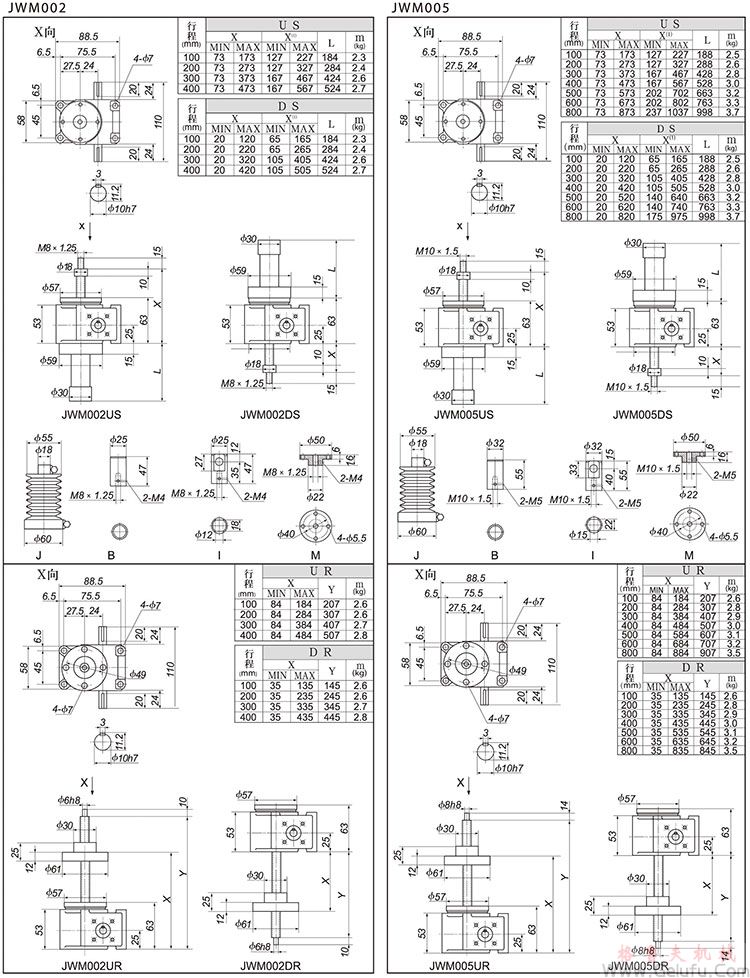

JWM002/005梯形絲杠升降機外形尺寸表

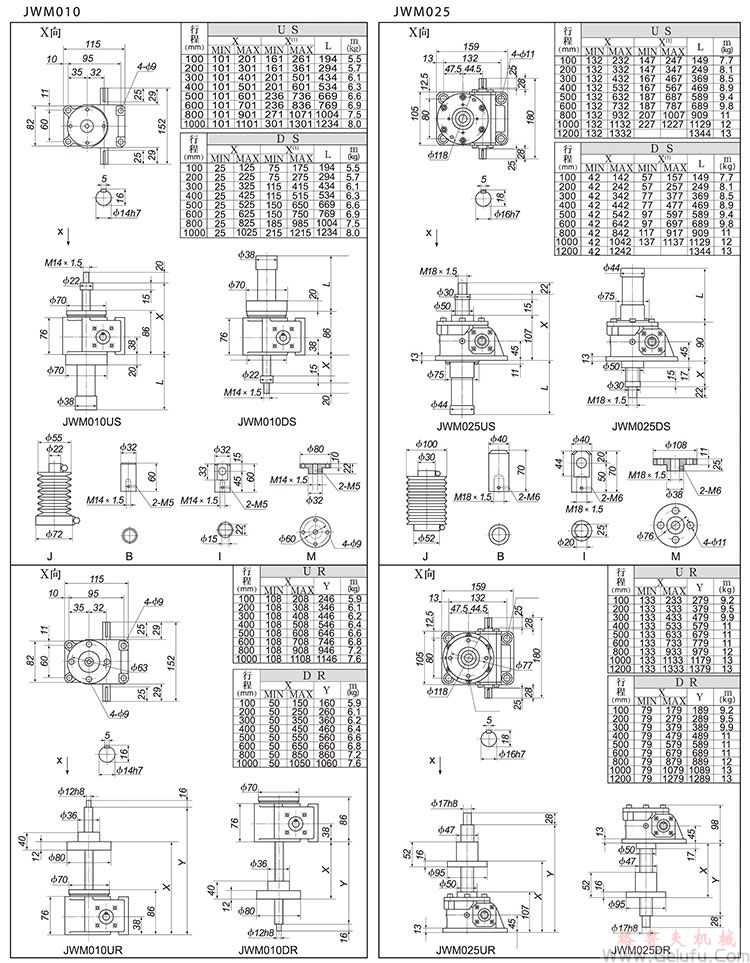

JWM010/025梯形絲杠升降機外形尺寸表

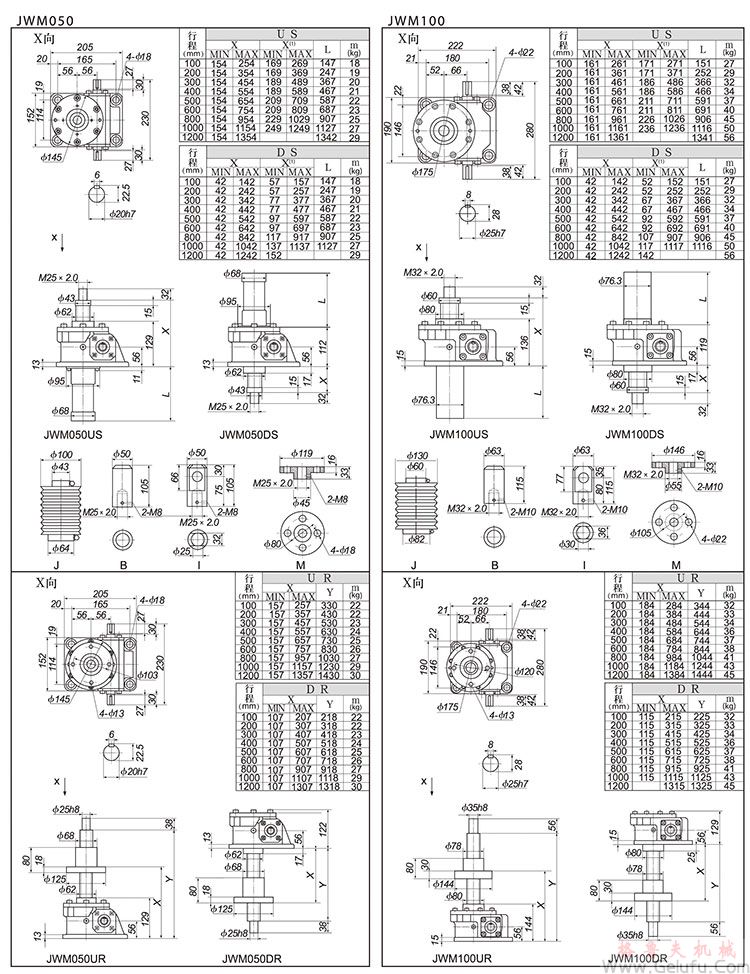

JWM050/100梯形絲杠升降機外形尺寸表

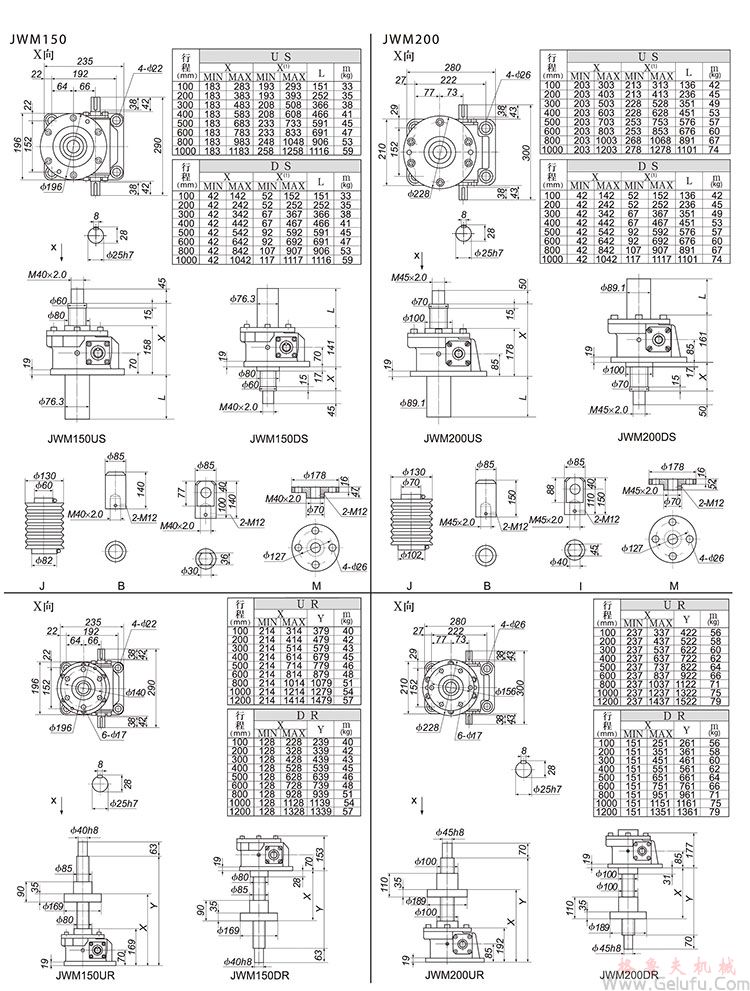

JWM150/200梯形絲杠升降機外形尺寸表

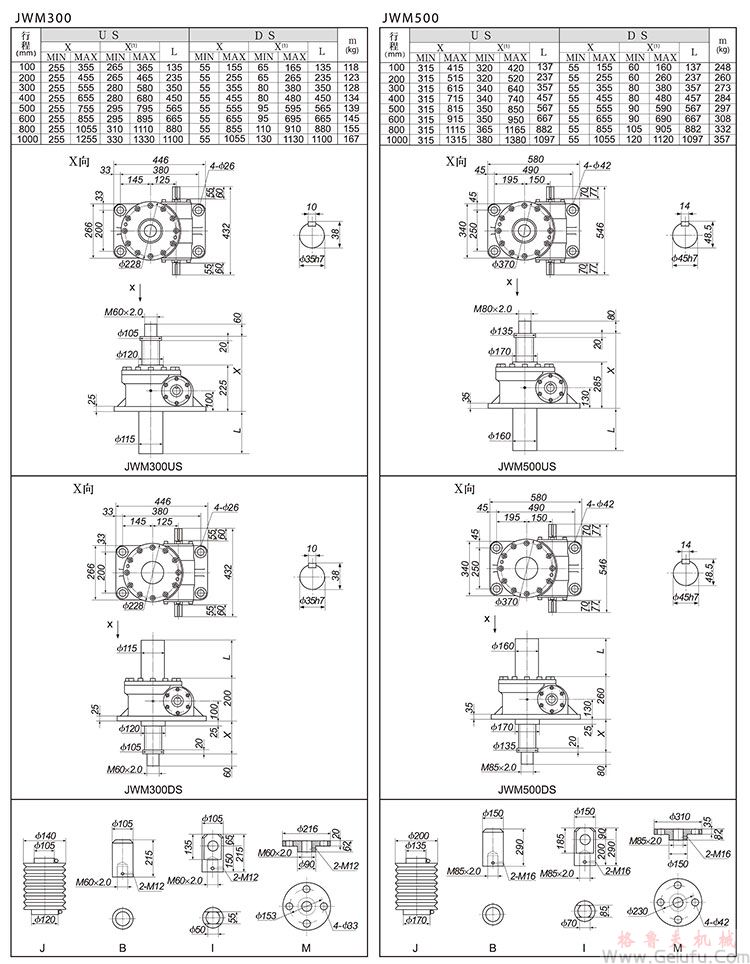

JWM300/500梯形絲杠升降機外形尺寸表
JWM750/1000梯形絲杠升降機外形尺寸表
JWM梯形絲杠升降機附件
支座安裝廣泛應用于開關裝置、傾斜裝置。
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
|
002
|
75
|
60
|
15
|
64
|
12
|
25
|
|
005
|
75
|
60
|
15
|
64
|
12
|
25
|
|
010
|
75
|
60
|
15
|
86
|
15
|
35
|
|
025
|
100
|
75
|
20
|
115
|
20
|
45
|
|
050
|
105
|
75
|
25
|
158
|
25
|
58
|
|
100
|
145
|
100
|
40
|
201
|
30
|
76.3
|
|
150
|
155
|
105
|
50
|
224
|
44
|
76.3
|
|
200
|
173
|
110
|
63
|
244
|
50
|
89.1
|
支架
支座與支架配合，實現多方位升降。
|
型號
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
U
|
V
|
W
|
X
|
|
002
|
130
|
100
|
12
|
100
|
118.5
|
2-φ12
|
15
|
15
|
28
|
30
|
15
|
—
|
|
005
|
130
|
100
|
12
|
100
|
118.5
|
2-φ12
|
15
|
15
|
28
|
30
|
15
|
—
|
|
010
|
180
|
130
|
15
|
150
|
178
|
2-φ18
|
15
|
25
|
40
|
45
|
17
|
—
|
|
025
|
180
|
130
|
15
|
150
|
178
|
2-φ18
|
20
|
25
|
40
|
45
|
30
|
—
|
|
050
|
200
|
150
|
15
|
170
|
200
|
2-φ18
|
25
|
25
|
40
|
45
|
35
|
—
|
|
100
|
280
|
220
|
22
|
240
|
290
|
4-φ22
|
40
|
159
|
30
|
70
|
70
|
55
|
|
150
|
360
|
280
|
27
|
300
|
360
|
4-φ33
|
50
|
195
|
40
|
85
|
85
|
70
|
|
200
|
400
|
320
|
30
|
380
|
450
|
4-φ33
|
63
|
210
|
40
|
90
|
90
|
75
|
手輪盤：
此件只適應于JWM型工作在沖擊、振動不大的場合，請不要應用在JWB、JWH結構中。
手動操作扭矩=所需輸入扭矩/手輪操作盤半徑
尺寸表：
|
型號
|
NV80
|
NV100
|
NV200
|
NV280
|
NV450
|
|||||
|
HD
|
HL
|
HD
|
HL
|
HD
|
HL
|
HD
|
HL
|
HD
|
HL
|
|
|
JWM002
|
80
|
108
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
|
JWM005
|
80
|
108
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
|
JWM010
|
80
|
122
|
100
|
125
|
—
|
—
|
—
|
—
|
—
|
—
|
|
JWM025
|
—
|
—
|
100
|
140
|
200
|
198
|
—
|
—
|
—
|
—
|
|
JWM050
|
—
|
—
|
—
|
—
|
200
|
221
|
280
|
229
|
—
|
—
|
|
JWM100
|
—
|
—
|
—
|
—
|
—
|
—
|
280
|
242
|
450
|
295
|
|
JWM150
|
—
|
—
|
—
|
—
|
—
|
—
|
280
|
247
|
450
|
300
|
|
JWM200
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
450
|
304
|
注：手輪為外購件，以定貨時實物尺寸為準。
雙頭輸出：
適用于開閉裝置、反轉裝置。
