ZQD大速比減速機選型資料

m.eghtebas.com 格魯夫機械 2018-01-29 14:11:55 點擊：

ZQD型和ZQ型大速比減速機簡介

ZQD減速器都是由ZQ型減速器誕生而來的；在ZQ型二級傳動的基礎上，增加一級變成三級減速器，擴大了減速器的傳動比，其工作條件、裝配型式與ZQ型減速器基本相同。

型式

ZQD大速比減速器，其輸入、輸出軸的位置和安裝尺寸盡量與ZQ型保持不變、箱體剖分麵做成傾斜，增加的高速級在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六個規格。

ZQD型減速器增加的高速級在下方、平底結構，有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五個規格。

ZQD大速比減速機標記

ZQD型和ZQ型大速比減速器標記

型號

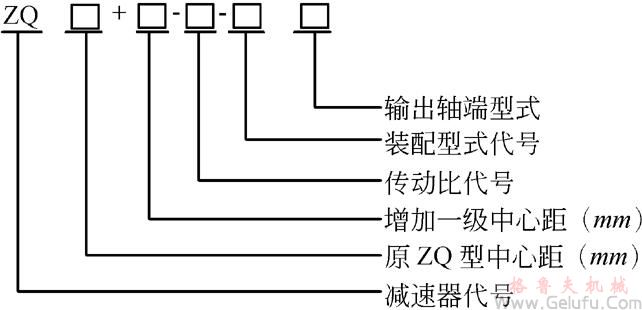

1）ZQ型大速比減速器

標記示例：

ZQ型大速比減速器，原中心距為1000mm，增加一級中心距250mm，傳動比為223.8、代號為V，裝配型式為3，圓柱形軸端輸出，標記為：

減速器ZQ1000+250-V-3 Z

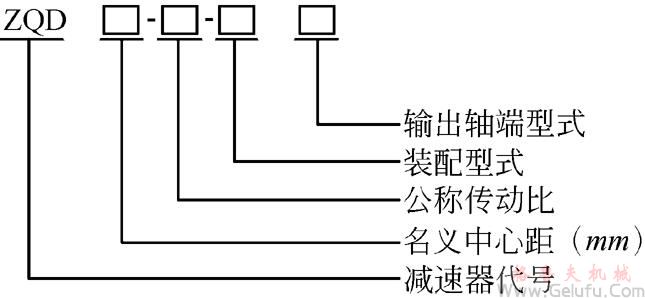

2）ZQD型減速器

標記示例：

ZQD型減速器，名義中心距（即原ZQ型中心距）A=1000mm，公稱傳動比i=200，第3種裝配型式、輸出軸為齒輪軸端“CA”型，標記為：

減速器ZQD1000-200-ⅢCA

ZQD大速比減速機基本參數

1）中心距 ZQ型大速比減速器與ZQD型減速器中心距見下表。

ZQ型大速比減速器與ZQD型減速器中心距

2）傳動比 ZQ型大速比減速器與ZQD型減速器的傳動比見下表。

ZQ型大速比減速器與ZQD型減速器的傳動比
