8000系列擺線針輪減速機產品特點

8000行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

8000行星擺線減速機產品特點

    1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。

    2.傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。

    3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

    4.故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

    5.運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

    6.拆裝方便，容易維修。

    7.過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

8000擺線針輪減速機使用條件

1)適用于連續工作制,允許正、反向運轉。

2）輸出軸及輸入軸軸伸上的鍵按GB/T1096普通平鍵型式及尺寸。

3）臥式雙軸型減速器輸出軸應處于水平位置工作，必須傾斜使用時請與制造廠聯系。

4）立式減速器輸出軸應垂直向下使用，8155以下機型號為油脂潤滑，可以水平使用。

5）潤滑方式下表。

6)潤滑油使用環境溫度為-10~50°C，若超出溫度范圍，請與聯系格魯夫。

8000系列擺線針輪減速機型號對照表

8000系列擺線針輪減速機雙級表

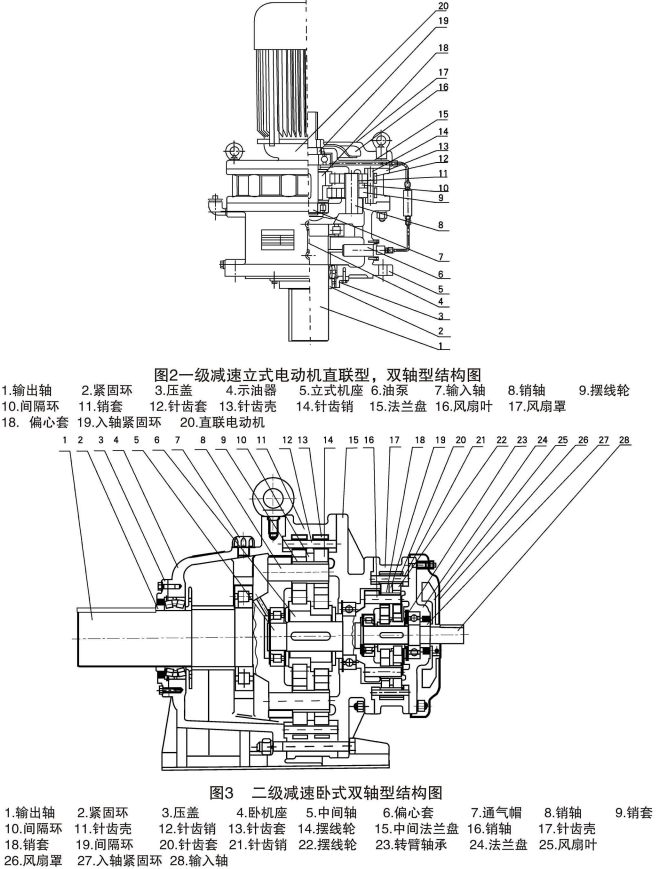

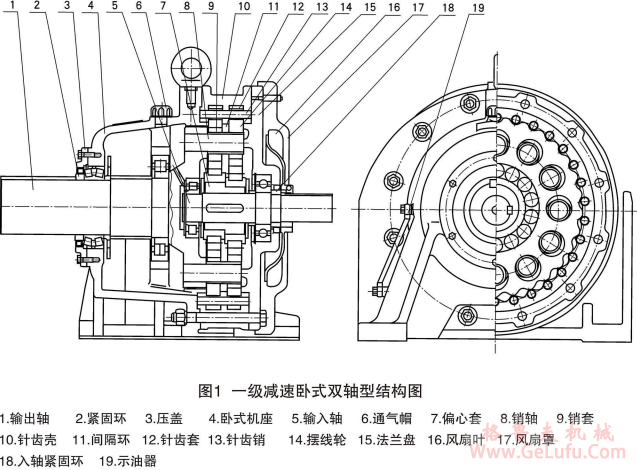

8000系列擺線針輪減速機內部構造圖

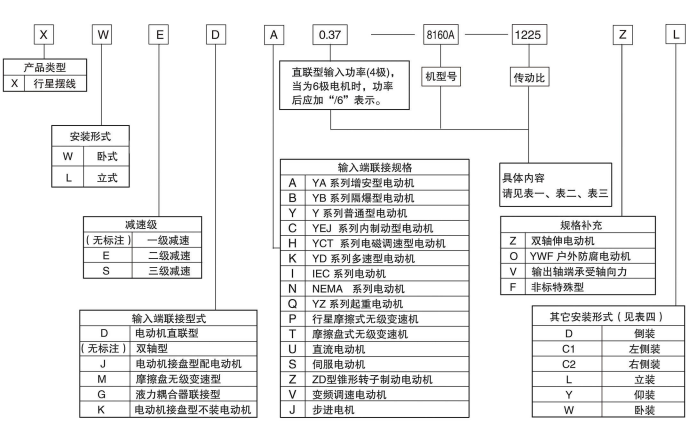

8000系列擺線針輪減速機型號標示

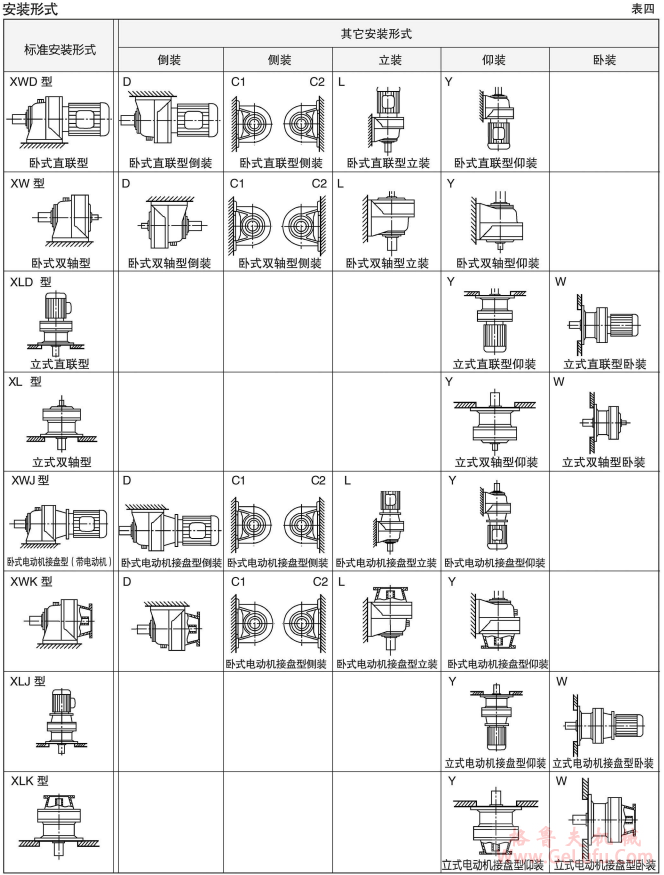

8000系列擺線安裝形式圖
