FAF87減速機安裝尺寸圖

m.eghtebas.com 格魯夫機械 2020-02-15 09:44:21 點擊：

FAF87減速機系列平行軸-斜齒輪減速電機產品特性

1 高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。

2 傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3 安裝形式：安裝位置不受限制。

4 強度高、體積?。?箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

5 使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。

6 噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。

7 效率高：單機型效率不低于95%

8 可承受較大的徑向載荷。

9 可承受不大于徑向力15%的軸向載荷。

FAF87減速機系列平行軸-斜齒輪減速電機場所條件及結構型式說明

場所條件

本減速電機適合在環境溫度-10°C到+40°C條件下運行，海拔高度可達1000米。

可用于正反轉。

無行業限制。

在其它條件下使用時請與技術部聯系。

結構型式說明

GF系列各軸之間的幾何位置都互為平行關系，因而亦稱為平行軸系列。由兩級或三級齒輪構成，輸入功率0.12-200KW, 大輸出轉矩18000N.m。

1 GF型：底腳安裝，輸出軸為實心軸。型號規格有GF37…GF157等10種。

2 GFF型：B5法蘭安裝，輸出軸為實心軸。型號規格有GFF37…GFF157等10種。

3 GFA型：軸裝式，輸出軸為空心軸。型號規格有GFA37…GFA157等10種。

4 GFAF型：B5法蘭安裝，輸出軸為空心軸。型號規格有GFAF37…GFAF157等10種。

5 GF…SZ型：輸入軸型，作為上述各種機型的變型品種，即不配電動機而配用輸入軸。

6 GFAT型：即在GFA型上增加防轉臂等附件后的派生型。通常除彈性套外的其它附件不在標準供貨范圍內。

7 GF…R型：GF系列和GR系列的組合，可形成很大的傳動比。

GFAF87減速機系列機型號表示方法

GF系列機型號表示方法

注：1、輸入軸型沒有電動機各項內容。

2、不注明接線盒方向時，則默認為安裝形式中的0度位置

3、對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與技術部聯系，并在訂貨時用簡圖或文字說明。

GFAF87減速機系列平行軸-斜齒輪減速電機安裝形式圖例定義

各種安裝形式定義為：

M1-電機水平放置；減速機底部朝下。

M2-電機居下。

M3-電機水平放置；減速機底部朝上。

M4-電機居上。

M5-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。

M6-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

GFAF87減速機安裝形式圖例

GF37-157安裝形式圖例

GFA87減速機/GFAF87減速機安裝形式圖例

GFF/GFAF37-157安裝形式圖例

GFAT87減速機/GFA87減速機安裝形式圖例

GFAT/GFA37-157安裝形式圖例

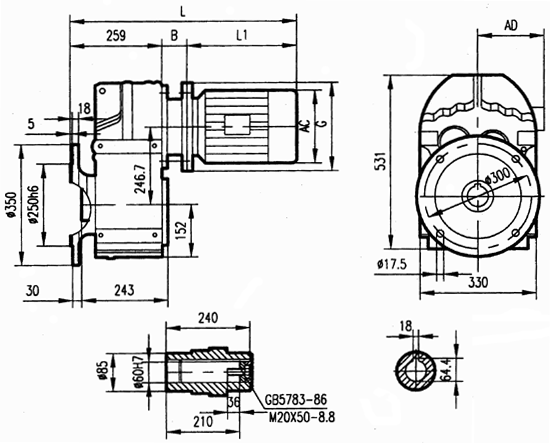

GFAF87減速機安裝結構尺寸

GFAF87安裝結構尺寸

法蘭聯接式（Y2標準電機）

電機機座號	80	90S	90L	100L	112M	132S	132M	160M	160L	180M	180L
AC	175	195	195	215	240	275	275	330	330	380	380
AD	145	155	155	180	190	210	210	255	255	280	280
B	70	70	70	82	82	92	92	130	130	130	130
G	200	200	200	250	250	300	300	350	350	350	350
L1	255	270	295	325	340	390	430	505	560	590	630
L	584	599	624	666	681	741	781	894	949	979	1019
