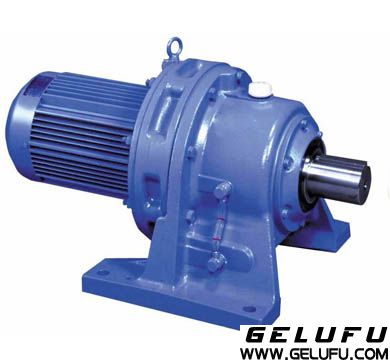

產品介紹：

X、B擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備
產品特點：
1、減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
2、運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用

減速機技術參數

功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：單級：9-87 雙級：121-7569
三級：2057-658503

各系列雙級機型號對照表
系列標準機型
X天津  X2  X3  X4  X5  X6  X7  X8  X9  X10  X11
B化工部  B0  B1  B2  B3  B4   B5  B6  B7  B8
B機械部  B12  B15  B18  B22  B27   B33  B39  B45  B55
JXJ江門  JXJ0  JXJ1  JXJ2  JXJ3  JXJ4   JXJ5  JXJ6  JXJ7  JXJ8
BJ紡織  BJ2  BJ3  BJ4  BJ5  BJ6  BJ7
B上海  B10  B11A/B11  B12/B12B  B13/B13B  B14  B14A  B15  B16/B16B  B17  B18
各系列雙級機型號對照表
系列標準機型
X天津  X32  X42  X53  X63  X74  X84  X85  X95  X106  X117
B化工部  B10  B20  B31  B41   B52  B53  B63  B74  B85
B機械部  B1512  B1812  B2215  B2715   B3318  B3322  B3922  B4527  B5527
JXJ江門  JXJE10  JXJE20  JXJE41  JXJE42   JXJE52  JXJE53  JXJE63  JXJE74  JXJE85
BJ紡織   BJ42  BJ53  BJ63  BJ74  BJ84
B上海  B110A  B120A  B131A  B142A  B142A  B152  B153  B163  B173  B184A

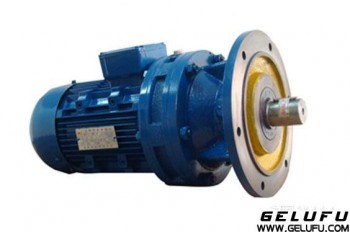

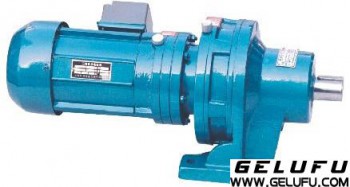

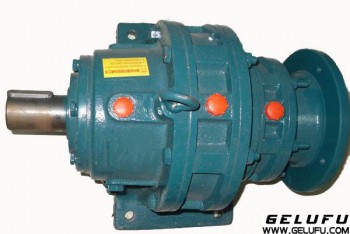

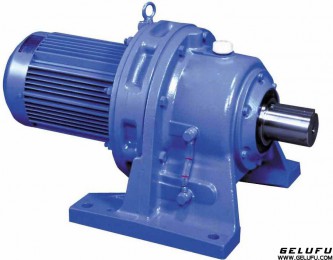

規格展示：

XL	XLD	XLI	XW

XWDY	XWI	FAF	X剖面圖

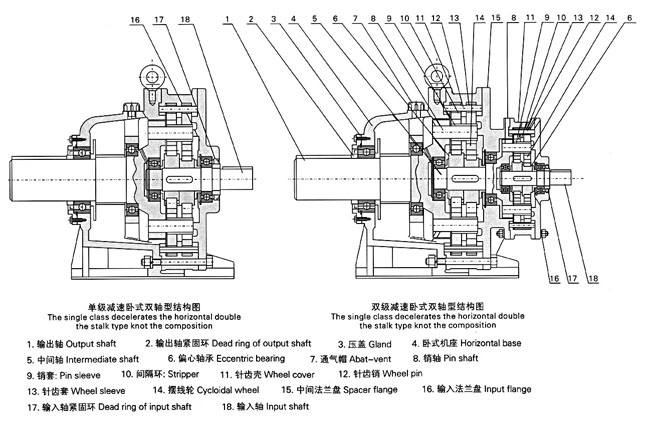

產品結構：
